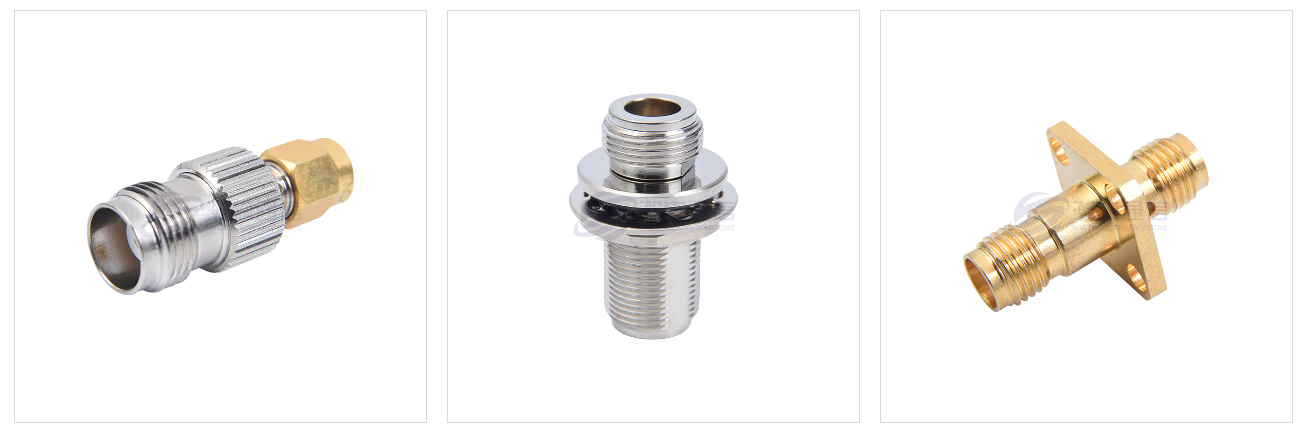

O que é um adaptador coaxial RF?

1. Adaptador coaxial RF : Definição e Princípio de Funcionamento
Os adaptadores coaxiais de RF são componentes-chave na engenharia de RF, usados ​​principalmente para conectar cabos coaxiais e conectores de diferentes tipos ou tamanhos de interface, garantindo baixa perda, alta estabilidade e correspondência de impedância durante a transmissão do sinal. Eles desempenham um papel vital em comunicações sem fio, testes e medições, aeroespaciais e eletrônicos de consumo, resolvendo incompatibilidades de interface entre dispositivos e garantindo a integridade do sinal de alta frequência. Os adaptadores coaxiais de RF servem principalmente para alterar métodos de conexão, converter tipos de interface ou adaptar-se a dispositivos com diferentes requisitos de frequência e impedância.

A estrutura central de um adaptador coaxial RF consiste em um condutor externo (um invólucro de metal, normalmente feito de latão banhado a ouro ou liga de alumínio), um condutor interno (um pino condutor central, geralmente feito de cobre banhado a ouro ou cobre berílio), um meio isolante (como PTFE) e uma estrutura de conector específica (como SMA, tipo N ou BNC). O condutor externo fornece blindagem eletromagnética e proteção mecânica, enquanto o condutor interno transmite o sinal, e o meio isolante isola os condutores internos e externos e mantém a correspondência de impedância.

Na transmissão de sinal de RF, os princípios operacionais do adaptador são baseados principalmente na correspondência contínua de impedância, confinamento de campo eletromagnético e supressão de modo. A correspondência de impedância é obtida através da relação cuidadosamente projetada dos diâmetros do condutor interno e externo e da constante dielétrica do material dielétrico, garantindo que a transmissão do sinal evite reflexões causadas por alterações de impedância (normalmente medida pela relação de onda estacionária de tensão (VSWR), com um valor ideal de 1:1). O confinamento do campo eletromagnético depende do efeito de blindagem do condutor externo, confinando as ondas eletromagnéticas ao condutor interno, evitando vazamento de sinal e interferência externa. Além disso, o design estrutural otimizado suprime modos de ordem superior (como modos TE/TM), garantindo transmissão estável do modo TEM principal, reduzindo assim a distorção do sinal.

O desempenho dos adaptadores coaxiais de RF é determinado por vários parâmetros principais, incluindo faixa de frequência (por exemplo, DC-18 GHz), impedância (normalmente 50Ω ou 75Ω), relação de onda estacionária de tensão (VSWR), perda de inserção (atenuação de energia durante a transmissão do sinal) e manipulação de energia (manipulação de potência máxima). Por exemplo, em sistemas de comunicação 5G, os adaptadores devem suportar bandas de alta frequência (como 3,5 GHz ou ondas milimétricas (28 GHz)) enquanto mantêm baixa perda de inserção para evitar a atenuação do sinal que afeta a qualidade da comunicação. Em aplicações de alta potência (como radares ou sistemas de transmissão), o manuseio de energia e o desempenho de dissipação de calor tornam-se considerações de seleção importantes.

Em aplicações práticas, a seleção do adaptador requer consideração abrangente do tipo de interface, frequência operacional, requisitos de energia e condições ambientais. Os tipos de adaptadores comuns incluem SMA para tipo N e BNC para SMA. Diferentes interfaces têm estruturas mecânicas e características elétricas variadas, portanto, é crucial garantir uma combinação perfeita entre o adaptador e o conector. Além disso, o uso prolongado pode causar oxidação ou desgaste mecânico na superfície de contato, aumentando a resistência do contato e impactando a transmissão do sinal. Para resolver esses problemas, a usinagem de alta precisão (como o controle da concentricidade do condutor interno com precisão de 0,05 mm) e o revestimento superficial de ouro são amplamente utilizados para reduzir a resistência de contato e melhorar a durabilidade.

Cenários típicos de aplicação
Teste e Medição: Conectando equipamentos de teste com diferentes interfaces (como analisadores de rede vetorial)
Sistemas de Comunicação: Adaptadores entre antenas de estação base e módulos RF
Militar e Aeroespacial: Adaptadores para interfaces de diferentes formatos em sistemas de comunicação por radar e satélite
Eletrônicos de Consumo: P&D e depuração de dispositivos 5G e módulos Wi-Fi

Componentes Estruturais
Um adaptador coaxial RF consiste nos seguintes componentes principais:
Condutor Externo (Invólucro): Normalmente feito de metal (como latão banhado a ouro), fornecendo blindagem e proteção mecânica
Condutor Interno: O pino condutor central responsável pela transmissão do sinal, normalmente feito de cobre banhado a ouro ou cobre berílio
Isolamento: Materiais como PTFE (politetrafluoroetileno) que isolam os condutores internos e externos e mantêm a correspondência de impedância
Interface: Threaded, snap-fit ​​ou outros métodos de conexão (como SMA, tipo N, BNC, etc.)

2. A função de um adaptador coaxial RF
Os adaptadores coaxiais de RF desempenham um papel crucial nos sistemas de RF. Suas funções principais podem ser resumidas da seguinte forma:

Ponte de conversão de interface
A principal função de um adaptador coaxial RF é converter entre diferentes tipos e especificações de conectores RF. Em aplicações práticas, são comuns incompatibilidades entre portas de dispositivos e interfaces de cabos, como quando um instrumento de teste usa um conector tipo N e o dispositivo em teste tem um conector SMA. O design mecânico sofisticado do adaptador permite uma conexão perfeita entre diferentes tipos de conectores, como SMA fêmea e macho tipo N, eliminando problemas de configuração do sistema causados ​​por incompatibilidade de interface.

Garantia de transmissão de sinal
Adaptadores coaxiais RF de alta qualidade garantem a continuidade da impedância durante a transmissão do sinal por meio de controle rigoroso de impedância (normalmente 50Ω ou 75Ω). Sua estrutura concêntrica interna de alta precisão, combinada com materiais dielétricos de baixa perda (como PTFE), mantém a taxa de reflexão do sinal (VSWR) abaixo de 1,5:1, reduzindo efetivamente o impacto das ondas estacionárias no desempenho do sistema. Em bandas de frequência abaixo de 6 GHz, adaptadores de alta qualidade podem atingir perdas de inserção abaixo de 0,3 dB.

Hub de Expansão do Sistema
Em sistemas RF complexos, os adaptadores permitem distribuição e roteamento de sinais de múltiplos caminhos. Ao combinar diferentes tipos de adaptadores, os engenheiros podem construir sistemas de teste com flexibilidade. Por exemplo, usar um adaptador fêmea duplo para dividir um único sinal em dois ou usar um adaptador de ângulo reto para redirecionar um sinal para caber em um espaço confinado. Esta flexibilidade é particularmente importante em cenários com restrições de espaço, como instalações de estações base e sistemas de RF em veículos.

Principais componentes de teste e medição
Nos testes de parâmetros de RF, a qualidade do adaptador afeta diretamente a precisão da medição. Dispositivos como analisadores de rede vetorial dependem de adaptadores para se conectar ao DUT (dispositivo em teste). A incompatibilidade de impedância, a perda e outras características do adaptador são levadas em consideração nos resultados da medição. Portanto, os adaptadores de nível metrológico normalmente usam dielétrico de ar e revestimento de ouro para manter excelentes características de correspondência de impedância (VSWR < 1,2:1), mesmo na banda de 18 GHz.

Adaptável a Ambientes Especiais
Os adaptadores estão disponíveis em vários modelos especializados para diferentes cenários de aplicação:
Os adaptadores de alta tensão apresentam isolamento reforçado e podem suportar tensões superiores a 10kV.
Adaptadores de alta potência utilizam revestimento prateado e resfriamento forçado, com capacidade de potência de até 500W.
Os adaptadores triaxiais fornecem uma camada de blindagem adicional para aplicações de medição sensíveis.
Os adaptadores à prova de explosão atendem aos requisitos de locais perigosos, como petroquímicos.

Interface de manutenção do sistema
Os adaptadores fornecem uma solução de transição de interface para manutenção e atualizações de equipamentos. Quando os padrões de interface para equipamentos mais antigos são atualizados, os adaptadores permitem a compatibilidade entre equipamentos antigos e novos sem substituir todo o sistema, reduzindo significativamente os custos de retrofit. Por exemplo, durante a atualização de estações base 4G para 5G, os adaptadores N para 7/16 são amplamente utilizados para manter a compatibilidade com os sistemas de alimentação existentes.

Qualidade de sinal otimizada
Adaptadores de alto desempenho utilizam recursos de design especializados para melhorar a integridade do sinal:
A estrutura de transformação de impedância escalonada expande a banda de frequência operacional
O material de gradiente constante dielétrico reduz os reflexos da interface
A filtragem integrada suprime interferências em bandas de frequência específicas
A vedação eletromagnética melhora o desempenho EMC.

Adaptadores coaxiais RF são usados ​​em diferentes campos como segue:
(1). Comunicações
Conexão de estação base e antena: usada para combinar cabos RF com diferentes interfaces para garantir a qualidade da transmissão do sinal.
Conversão de fibra óptica e RF: realize a adaptação da interface de sinais ópticos e sinais de RF em sistemas de comunicação híbridos.
Comunicações por satélite: conecte equipamentos e antenas de estações terrestres de satélite para garantir a transmissão de sinais de alta frequência com baixas perdas.
(2). Teste e medição
Analisador de rede: adapte-se para testar portas com diferentes interfaces, como tipo N para SMA.
Analisador de espectro: conecte sondas ou antenas de diferentes especificações para ampliar o alcance do teste.
Gerador de sinal: combine as portas de saída com o dispositivo em teste para reduzir a perda de reflexão.
(3). Aeroespacial e defesa
Sistema de radar: adapta-se a componentes de RF de diferentes bandas de frequência para garantir a integridade do sinal.
Equipamento de comunicação militar: realize conversão rápida de interface em rádios de campo e sistemas de guerra eletrônica.
Sistemas de satélite e mísseis: usados ​​para transmissão de sinais de alta frequência e adaptação a ambientes agressivos.
(4). Equipamento médico
Bobina de radiofrequência de ressonância magnética: conecta a bobina ao sistema de imagem para garantir a estabilidade do sinal de alta frequência.
Equipamento de ablação por RF: adapta a sonda de tratamento ao hospedeiro para garantir a eficiência da transmissão de energia.
(5). Eletrônica automotiva
Radar montado em veículo (radar de ondas milimétricas): adapta-se a módulos de radar 77GHz/79GHz e equipamentos de teste.
Veículo para tudo (V2X): conecta a antena ao módulo de comunicação para suportar transmissão de sinal 5G/C-V2X.
(6). Radiodifusão e televisão
Transmissor RF: combina alimentadores e amplificadores com diferentes interfaces.
Recepção de TV via satélite: converte a interface entre o LNB e o receptor (como tipo F para tipo N).
(7). Indústria e Internet das Coisas
Sistema RFID: conecta o leitor e a antena para otimizar o desempenho da identificação por radiofrequência.
Rede de sensores sem fio: adapta-se a módulos de comunicação com diferentes faixas de frequência, como LoRa e ZigBee.
(8). Pesquisa científica e educação
Experimentos de radiofrequência de laboratório: conecte com flexibilidade vários equipamentos de teste, como osciloscópios e fontes de sinal. Demonstração de ensino: ajuda os alunos a compreender os princípios de correspondência de interface RF e transmissão de sinal.

3. Falhas comuns de adaptadores coaxiais de RF
Os adaptadores coaxiais de RF, como conectores principais na transmissão de sinais de RF, são amplamente utilizados em comunicações, testes e medições, aeroespaciais, equipamentos médicos e outros campos. Seu desempenho impacta diretamente a qualidade da transmissão do sinal e a estabilidade do sistema. No entanto, com uso prolongado ou operação inadequada, os adaptadores podem desenvolver diversas falhas, levando à atenuação do sinal, reflexões e até mesmo falha do sistema. A seguir detalhamos falhas comuns do adaptador coaxial de RF e suas causas, juntamente com as recomendações preventivas e de manutenção correspondentes.

As falhas do adaptador coaxial de RF geralmente podem ser categorizadas como mau contato, danos mecânicos, incompatibilidade de impedância, degradação do desempenho elétrico, falha de vedação, resposta de frequência anormal e aumento excessivo de temperatura. Essas falhas podem ocorrer de forma independente ou em conjunto, impactando coletivamente o desempenho do adaptador.

O mau contato é uma das falhas mais comuns em adaptadores coaxiais de RF. Ela se manifesta como transmissão de sinal intermitente, aumento da perda de inserção ou alta relação de onda estacionária (VSWR). O mau contato pode ser causado por vários fatores, sendo a oxidação da interface o mais comum. Os conectores adaptadores são normalmente banhados a ouro ou prata para aumentar a condutividade e a resistência à corrosão. No entanto, a exposição prolongada à umidade, névoa salina ou contaminação química pode causar desgaste ou oxidação do revestimento, aumentando a resistência de contato. Além disso, a conexão e desconexão frequente ou o manuseio inadequado podem deformar os pinos ou soquetes, impedindo uma conexão segura. Adaptadores roscados (como tipo N e SMA) que não são apertados corretamente também podem causar instabilidade na transmissão do sinal. Em casos extremos, o mau contato pode causar arco voltaico, danificando ainda mais o adaptador ou o dispositivo conectado.

Danos mecânicos são outra falha comum, manifestando-se como caixas rachadas, roscas descascadas ou conectores deformados. As caixas do adaptador coaxial RF são normalmente feitas de metal (como latão ou aço inoxidável) para fornecer boa blindagem e resistência mecânica, mas ainda podem ser danificadas por impacto externo, torque excessivo ou estresse mecânico prolongado. Por exemplo, aplicar torque excessivo com uma chave durante a instalação pode danificar as roscas ou deformar a caixa, afetando a transmissão do sinal. Além disso, o condutor central do adaptador é frágil e pode entortar ou quebrar se estiver desalinhado durante a conexão e desconexão, afetando gravemente o desempenho elétrico. Ambientes de vibração ou choque (como aplicações automotivas e de aviação) aumentam o risco de danos mecânicos, portanto, adaptadores de alta confiabilidade e medidas anti-afrouxamento são essenciais.

A incompatibilidade de impedância é uma preocupação particular em sistemas de RF. Se o adaptador não corresponder à impedância do sistema, poderá causar reflexões de sinal, aumento da taxa de ondas estacionárias (SWR) e até mesmo danificar o transmissor. Os sistemas de RF padrão normalmente usam impedâncias de 50Ω ou 75Ω. A mistura de adaptadores com impedâncias diferentes (como usar um adaptador de 50Ω em um sistema de 75Ω) pode introduzir descontinuidades de impedância significativas, causando reflexões de sinal. Além disso, desvios dimensionais nos condutores internos do adaptador ou materiais dielétricos de qualidade inferior podem causar desvios de impedância em relação ao valor nominal. Por exemplo, alguns adaptadores de baixo custo podem usar materiais dielétricos não padronizados com constantes dielétricas instáveis, resultando em flutuações de impedância durante a transmissão de sinais de alta frequência. Em aplicações de alta frequência, como ondas milimétricas, a precisão da fabricação do adaptador é particularmente crítica para a correspondência de impedância. Erros dimensionais tão pequenos quanto mícrons podem degradar significativamente o desempenho.

A degradação do desempenho elétrico é uma falha progressiva que pode ocorrer em adaptadores coaxiais de RF ao longo do tempo. Manifesta-se principalmente como aumento da perda de inserção, interferência de ruído ou resposta de frequência irregular. As causas da degradação do desempenho elétrico incluem envelhecimento do dielétrico interno, contaminação da superfície do condutor ou juntas de solda deficientes. Por exemplo, o politetrafluoroetileno (PTFE), um material dielétrico comum para adaptadores, oferece excelentes características de alta frequência e resistência à temperatura. No entanto, pode envelhecer sob condições prolongadas de alta temperatura, causando alterações na constante dielétrica e afetando assim a transmissão do sinal. Além disso, a entrada de poeira, óleo ou outros contaminantes no adaptador pode aumentar a resistência de contato ou introduzir capacitância/indutância parasita adicional, impactando os sinais de alta frequência. Solda ruim (como solda solta entre o condutor interno e o conector) também pode causar intermitência de sinal ou introduzir distorção não linear.

A falha na vedação afeta principalmente os adaptadores à prova d'água e à prova de poeira, manifestando-se como entrada interna de água, corrosão por névoa salina ou degradação do desempenho elétrico. Os adaptadores usados ​​em equipamentos de comunicação externos, radares automotivos ou equipamentos eletrônicos marítimos normalmente exigem um certo nível de proteção (como IP67). O envelhecimento, danos ou instalação inadequada do anel de vedação (como não apertar a porca à prova d'água) podem permitir que umidade ou névoa salina penetrem e corroam o condutor interno ou o material dielétrico. Em flutuações extremas de temperatura, o material de vedação também pode perder sua elasticidade devido à expansão e contração térmica, degradando ainda mais o desempenho da vedação. A falha na vedação não afeta apenas o desempenho elétrico, mas também pode causar curto-circuitos ou danos ao equipamento. Portanto, a inspeção regular da vedação do adaptador é essencial em ambientes agressivos.

A resposta de frequência anormal refere-se ao fato de o adaptador sofrer uma atenuação significativa do sinal ou uma mudança na ressonância dentro de certas bandas de frequência. Os adaptadores coaxiais de RF são normalmente otimizados para bandas de frequência específicas e o uso fora da faixa de frequência nominal pode degradar o desempenho. Por exemplo, um adaptador SMA padrão normalmente é classificado para 18 GHz. No entanto, limitações estruturais podem introduzir perda de inserção ou ressonância significativa quando usadas em bandas de ondas milimétricas (por exemplo, 40 GHz). Além disso, a deformação interna do adaptador (como um condutor central dobrado ou material dielétrico irregular) pode alterar seus parâmetros distribuídos de capacitância ou indutância, levando a uma resposta de frequência anormal. Em sistemas de banda larga ou ultralarga, o nivelamento da frequência do adaptador é particularmente importante e modelos de alto desempenho são essenciais para garantir a integridade do sinal.

O aumento excessivo de temperatura é um problema comum com adaptadores em aplicações de alta potência, manifestando-se como um invólucro quente ou mesmo quente. Durante a transmissão do sinal de RF, a resistência de contato e a perda dielétrica do adaptador são convertidas em calor. A dissipação inadequada de calor ou exceder a potência nominal pode levar a um aumento excessivo de temperatura. Por exemplo, em transmissores de transmissão ou sistemas de radar, os adaptadores devem suportar níveis médios de potência de centenas de watts ou mesmo quilowatts. Se o contato for ruim ou o material tiver baixa condutividade térmica (como um invólucro metálico de baixa qualidade), o calor pode se acumular e danificar a estrutura interna. As altas temperaturas prolongadas também podem acelerar o envelhecimento dielétrico e a falha da vedação, reduzindo ainda mais a vida útil do adaptador.

Para reduzir falhas no adaptador coaxial de RF, as seguintes medidas preventivas e de manutenção podem ser tomadas: Primeiro, instale corretamente o adaptador e aperte o conector de acordo com as especificações de torque recomendadas pelo fabricante, evitando apertar demais ou de menos. Segundo, inspecione regularmente a condição do adaptador, limpe o conector (usando álcool absoluto) e verifique se há sinais de oxidação ou desgaste. Terceiro, garanta a correspondência de impedâncias e evite misturar adaptadores ou cabos com impedâncias diferentes. Quarto, escolha modelos à prova d'água e resistentes à corrosão para ambientes externos ou agressivos e inspecione regularmente as vedações. Por fim, evite fazer overclock ou sobrecarregar o adaptador e selecione uma classificação de potência e faixa de frequência que atenda aos requisitos da aplicação.

Em resumo, as falhas do adaptador coaxial de RF envolvem vários fatores, incluindo fatores mecânicos, elétricos e ambientais. A seleção adequada, a operação padronizada e a manutenção regular podem prolongar significativamente sua vida útil e garantir a estabilidade do sistema. Em aplicações com altos requisitos de confiabilidade (como comunicações aeroespaciais e militares), recomenda-se selecionar adaptadores de alta qualidade e estabelecer um processo de testes rigoroso para garantir uma operação estável a longo prazo.

Resumo tabular de falhas comuns de adaptadores coaxiais de RF:

Notas Suplementares:
Recomendações de Manutenção Preventiva:
Inspecione regularmente a aparência e o desempenho elétrico do adaptador (por exemplo, teste a taxa de ondas estacionárias com um analisador de rede).
Use roscas anti-afrouxamento ou mecanismos de travamento (por exemplo, rosca reversa SMA) em ambientes vibrantes.
Execute simulação térmica ou testes reais de aumento de temperatura antes de aplicações de alta potência.

Considerações sobre seleção:
Para aplicações de alta frequência, são preferidos adaptadores dielétricos de ar ou PTFE de baixa perda.
Para ambientes agressivos (por exemplo, aplicações militares e aeroespaciais), escolha adaptadores com conectores banhados a ouro e construídos totalmente em aço inoxidável.

4.Como prolongar a vida útil dos adaptadores coaxiais RF?
Prolongar a vida útil do adaptador coaxial RF requer uso correto, manutenção diária, gestão ambiental e outros aspectos. A seguir estão algumas medidas principais:

(1). Uso e operação corretos
Evite conectar e desconectar frequentemente: Conectar e desconectar repetidamente desgastará a superfície de contato metálica da interface, resultando em incompatibilidade de impedância ou perda de sinal. Tente desconectar apenas quando necessário. Alinhe o conector e aperte: Certifique-se de que os conectores macho e fêmea estejam alinhados antes de girar e apertar para evitar desalinhamento da rosca ou danos na rosca cruzada. Use o torque apropriado: Apertar demais danificará as roscas e muito solto causará mau contato. Após o aperto manual, você pode usar uma chave dinamométrica para apertar de acordo com o valor recomendado pelo fabricante. Não opere com a energia ligada: Certifique-se de que o dispositivo esteja desligado antes de conectar e desconectar para evitar que a descarga do arco danifique os pontos de contato.
(2). Proteção física
Evite estresse mecânico: Evite dobrar, puxar ou força lateral no adaptador, especialmente ao conectar cabos. Use adaptadores em ângulo reto ou suportes de cabos para reduzir o estresse. Mantenha a interface limpa: Cubra-a com uma tampa contra poeira quando não estiver em uso para evitar poeira, óleo ou oxidação. Os antioxidantes podem ser usados ​​em ambientes úmidos. Evite quedas ou impactos: A estrutura interna do adaptador de precisão é facilmente danificada pelo impacto, portanto, manuseie-o com cuidado.
(3). Gestão ambiental
Controle a temperatura e a umidade: A alta temperatura acelera a oxidação do metal e a umidade pode facilmente causar corrosão. Recomenda-se utilizá-lo em ambiente com temperatura de 10-30°C e umidade <60%. Selecione um adaptador selado sob condições extremas. Anticorrosão e à prova de poeira: Adaptadores com interfaces banhadas a ouro ou aço inoxidável devem ser selecionados para ambientes industriais ou externos e limpos regularmente. (4). Manutenção regular Limpe a interface: Limpe a superfície de contato com álcool anidro e um pano sem fiapos. Manchas persistentes podem ser removidas com um limpador especial. Evite usar materiais abrasivos. Verifique se há desgaste e danos: verifique regularmente a interface quanto a arranhões, ferrugem ou deformação, teste a qualidade do sinal e substitua-a a tempo se estiver anormal. Lubrifique a rosca (opcional): Alguns adaptadores podem ser lubrificados com uma pequena quantidade de graxa de silicone, mas certifique-se de que isso não afete o desempenho elétrico.
(5). Selecione o adaptador apropriado
Especificações correspondentes: Certifique-se de que parâmetros como impedância (como 50Ω/75Ω), faixa de frequência e capacidade de energia atendam aos requisitos do sistema para evitar sobrecarga.
Prefira materiais de alta qualidade: as interfaces banhadas a ouro são mais resistentes à corrosão do que as interfaces banhadas a níquel e os materiais de isolamento de PTFE têm desempenho mais estável em altas frequências.
(6). Precauções de armazenamento
Armazenar em local seco: Quando não for usar por muito tempo, coloque-o em um saco antiestático e adicione dessecante para evitar a exposição ao ar.
Evite empilhar: Armazene frouxamente para evitar que a interface seja comprimida e deformada.
(7). Outras sugestões
Use cabos adaptadores em vez de conectar e desconectar frequentemente: Se uma interface precisar ser trocada com frequência, um adaptador fixo de cabo curto pode ser usado para reduzir o desgaste.
Calibração e testes regulares: Ao usar aplicativos de alta frequência, use regularmente um analisador de rede para detectar a degradação do desempenho do adaptador.

5.Guia de limpeza do adaptador coaxial RF
(1). Preparação antes da limpeza
Ferramentas necessárias
Pano sem fiapos ou cotonete (como pano para lentes, pano de microfibra)
Álcool absoluto (álcool isopropílico 99% IPA) ou limpador eletrônico especial (como DeoxIT D5)
Lata de ar comprimido ou soprador de ar (para remover poeira)
Escova macia (material não metálico, para evitar arranhões)
Luvas antiestáticas (para evitar que descargas eletrostáticas danifiquem componentes sensíveis)
Precauções
Operação desligada: Certifique-se de que o dispositivo esteja desligado antes de limpar para evitar o risco de curto-circuito ou choque elétrico.
Evite solventes corrosivos: Produtos de limpeza que contenham cloro ou amônia (como água de vidro, WD-40) podem danificar o revestimento.
Operação suave: Evite arranhões fortes, especialmente em interfaces folheadas a ouro, para evitar desgaste.
(2). Etapas de limpeza
Etapa 1: Remoção preliminar de poeira
Use ar comprimido ou soprador de ar para remover a poeira e detritos da superfície e da interface do adaptador.
Se houver partículas teimosas, use uma escova macia para removê-las suavemente (evite escovas de metal para evitar arranhões).
Passo 2: Limpe a superfície de contato (macho/fêmea)
Mergulhe uma pequena quantidade de álcool anidro ou limpador eletrônico (não borrife diretamente para evitar que o líquido penetre na camada de isolamento).
Limpe suavemente com um pano sem fiapos ou cotonete:
Para roscas externas (macho): limpe girando ao longo da rosca.
Para roscas internas (fêmea): Utilize um cotonete para limpar em espiral para evitar fibras residuais.
Tratamento da camada de óxido teimosa:
Para pequenas oxidações, pode-se usar o limpador DeoxIT. Após a aplicação, deixe descansar por 1-2 minutos antes de limpar.
Recomenda-se substituir o adaptador se estiver gravemente oxidado ou corroído. A limpeza forçada pode danificá-lo ainda mais.
Passo 3: Limpe o invólucro externo
Limpe o invólucro do adaptador com um pano de algodão embebido em álcool para remover óleo ou impressões digitais.
Evite que líquidos entrem no interior dos adaptadores não selados. Etapa 4: Secagem Após a limpeza, deixe descansar por 5 a 10 minutos para garantir que o álcool evaporou completamente. O ar comprimido pode ser utilizado para acelerar a secagem (baixa temperatura para evitar condensação).
(3). Inspeção após limpeza
Inspeção visual: Certifique-se de que não haja fibras residuais, manchas ou corrosão.
Teste elétrico (opcional):
Use um analisador de rede ou multímetro para verificar a resistência de contato e VSWR (relação de onda estacionária) para garantir o desempenho normal.
Se o sinal estiver anormal (como aumento da perda de inserção), pode ser devido a uma limpeza incompleta ou o adaptador está danificado.
(4). Recomendações de manutenção diária
Limpe regularmente (a cada 3-6 meses ou com mais frequência em ambientes com muito pó).
Use tampas contra poeira: Cubra a interface quando não estiver em uso para evitar poeira e oxidação.
Evite o contato direto com interfaces metálicas: o sal e a graxa das impressões digitais acelerarão a corrosão.
Não utilize lixas, escovas metálicas ou objetos duros para riscar.
Evite usar lubrificantes de silicone (podem contaminar a superfície de contato e afetar os sinais de alta frequência).
(5). Tratamento de casos especiais
Água do mar/ambiente de alta umidade: Aplique antioxidante após a limpeza.
Linha presa: Adicione uma pequena quantidade de limpador de contatos e gire suavemente, sem forçar.

Folha de diretrizes de limpeza do adaptador coaxial RF:

Recomendações de manutenção diária:

A limpeza adequada dos adaptadores coaxiais RF prolonga significativamente sua vida útil e garante uma transmissão de sinal estável. Pontos principais:
Limpe suavemente com pano sem fiapos e álcool anidro.
Evite solventes abrasivos e arranhões com objetos duros.
Após a limpeza, seque bem e inspecione o desempenho elétrico.

6. Perguntas frequentes sobre adaptador coaxial RF
(1). Conceitos Básicos
Q1: O que é um adaptador coaxial RF?
R: Um adaptador coaxial RF é um dispositivo de conversão usado para conectar cabos coaxiais ou dispositivos com diferentes tipos de interface, garantindo correspondência de impedância (como 50Ω ou 75Ω) durante a transmissão do sinal e reduzindo reflexão e perda.
Q2: Quais são os tipos comuns de adaptadores RF?
R: Os tipos comuns incluem:
Por tipo de interface: SMA, tipo N, BNC, TNC, SMB, MCX, etc.
Por gênero: masculino (com pino), feminino (com macaco).
Por função: direto, ângulo reto, atenuação, isolamento direto, etc.

(2). Seleção e uso
Q3: Como escolher um adaptador RF adequado?
R: Os seguintes fatores precisam ser considerados:
Correspondência de impedância (50Ω ou 75Ω).
Faixa de frequência (como adaptadores SMA geralmente suportam 0-18 GHz, o tipo N pode atingir acima de 18 GHz).
Tipo de interface (como SMA para tipo N). Capacidade de energia (é necessário um adaptador especial para aplicações de alta potência). Materiais e revestimento (a interface banhada a ouro é mais resistente à corrosão, o material de isolamento PTFE tem melhor desempenho de alta frequência).

Q4: O adaptador pode ficar conectado ao dispositivo por um longo período?
R: Sim, mas observe: Evite conectar e desconectar com frequência para causar desgaste. Recomenda-se verificar regularmente a condição de oxidação em ambientes com alta umidade ou corrosivos.

Q5: O que devo fazer se o adaptador não estiver apertado ou solto?
R: Verifique se as roscas estão alinhadas para evitar danos nas roscas cruzadas. Use uma chave de torque para apertar de acordo com o valor recomendado pelo fabricante (como 8-10 in-lbs). Se o desgaste da rosca for grave, o adaptador precisará ser substituído.

(3). Limpeza e manutenção
Q6: O adaptador precisa ser limpo regularmente? Com que frequência? R: Ambiente com pouca poeira: Limpe uma vez a cada 6-12 meses. Ambiente industrial/com muita poeira: Limpe uma vez a cada 1-3 meses. Método de limpeza: Limpe a superfície de contato com álcool anidro (99% IPA) e um pano sem fiapos.

Q7: Como lidar com a oxidação na superfície de contato do adaptador?
R: Ligeira oxidação: Limpe com limpador eletrônico como DeoxIT.
Oxidação severa: Recomenda-se substituir o adaptador. A limpeza forçada pode danificá-lo ainda mais.

Q8: O WD-40 pode ser usado para lubrificar as roscas do adaptador?
R: Não! O WD-40 contém ingredientes corrosivos e pode danificar o revestimento. Se for necessária lubrificação, use graxa de silicone especial (como Dow Corning Molykote 44).

(4). Solução de problemas
Q9: Qual pode ser a causa do aumento da perda de sinal causada pelo adaptador?
R: Mau contato: A interface está oxidada ou não está apertada.
Incompatibilidade de impedância: Usar um adaptador com impedância errada (como misturar 50Ω e 75Ω).
Danos mecânicos: A interface está deformada ou a camada de isolamento interna está danificada.

Q10: Como testar se o adaptador está funcionando corretamente?
R: Inspeção visual: observe se a interface está oxidada, deformada ou contaminada.
Teste do multímetro: Meça a condutividade entre as duas extremidades (a resistência deve estar próxima de 0Ω).
Teste do analisador de rede: Verifique VSWR (relação de onda estacionária). O valor ideal deve ser ≤1,5.

Q11: É normal que o adaptador aqueça muito?
R: Aplicação de baixa potência: Um leve aquecimento é normal.
Aplicação de alta potência: Se aquecer de forma anormal, pode ser devido a mau contato ou sobrecarga de energia. Você precisa verificar as especificações do adaptador.

(5). Outras perguntas
Q12: Diferentes marcas de adaptadores podem ser misturadas?
R: Sim, mas você precisa garantir que:
O tipo de interface, a impedância e a faixa de frequência correspondem.
Adaptadores de baixa qualidade podem causar degradação do sinal. Recomenda-se escolher marcas conhecidas.

Q13: Por que alguns adaptadores estão marcados como "Bloco DC"?
R: O adaptador DC Block possui uma estrutura de capacitor interna que pode bloquear sinais DC e permitir apenas a passagem de sinais RF. É usado para proteger equipamentos sensíveis contra tensão CC.

Q14: O que devo prestar atenção ao armazenar o adaptador?
R: Guarde em um saco antiestático para evitar umidade e poeira.
Quando não for usar por um longo período, cubra-o com uma tampa contra poeira e coloque um dessecante.
