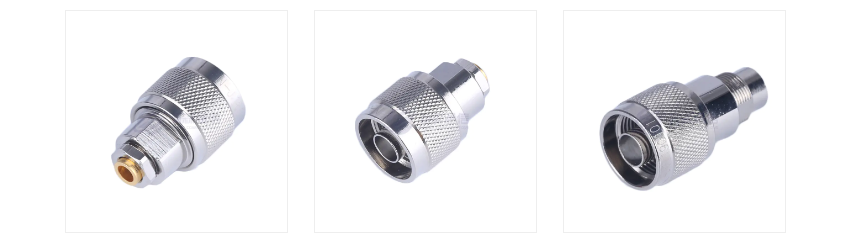

O que é um conector coaxial RF tipo N?

O Conector coaxial RF tipo N é um conector coaxial RF com rosca universal projetado por Paul Neill da Bell Labs na década de 1940 ("N" é retirado da primeira letra de seu sobrenome). Possui características de alta potência, baixa perda e alta frequência e é amplamente utilizado em comunicações, radar, instrumentos de teste e outros campos.

1. Recursos principais do conector tipo N
(1) Faixa de frequência
Tipo padrão: 0~11 GHz (alguns modelos de precisão podem atingir 18 GHz).
Tipo de alto desempenho (como tipo N de precisão): suporta até 18 GHz ou até mais (como 40 GHz).

(2) Correspondência de impedância
50Ω (mainstream, usado para comunicações e equipamentos de teste).
75Ω (menos comum, usado em cenários específicos como transmissão de vídeo).

(3) Transporte de alta potência
Potência média: centenas de watts a quilowatts (dependendo da frequência e do design).
Potência de pico: até dezenas de quilowatts (aplicações de pulso curto).

(4) Durabilidade
Estrutura de acoplamento roscado (mais estável que BNC) e forte resistência à vibração.
A carcaça metálica (latão/aço inoxidável) proporciona boa blindagem eletromagnética.

(5) Baixa perda
Perda de inserção: <0,1 dB@3 GHz (modelo de alta qualidade).
Relação de onda estacionária de tensão (VSWR): <1,3:1 (o tipo de precisão pode chegar a 1,1:1).

2. Estrutura do conector tipo N
(1) Condutor externo (casca)
Material metálico (revestimento de ouro/revestimento de prata/revestimento de níquel), design roscado garante uma conexão firme.
(2) Condutor interno (pino central)
Chapeamento de ouro ou prata, proporcionando contato de baixa resistência.
(3) Meio de isolamento
Geralmente PTFE (politetrafluoroetileno), resistente a altas temperaturas e baixa perda dielétrica.
(4) Tipo de interface
Macho: com pino central e rosca externa.
Fêmea: com furo central e rosca interna.

3. Pontos-chave para selecionar um conector tipo N
Correspondência de Impedância: Modelos de 50Ω são preferidos (a menos que 75Ω seja especificamente necessário).
Requisitos de frequência:
Aplicações Gerais (<6 GHz): Tipo N padrão.
Aplicações de alta frequência (>11 GHz): Precisão tipo N (como a série HPN).
Compatibilidade Ambiental:
Grau externo/militar: Escolha uma caixa de aço inoxidável com vedação à prova d'água (como IP67).
Aplicações em Laboratório: Modelos folheados a ouro (reduzem a resistência de contato).
Compatibilidade de interface:
Preste atenção ao emparelhamento do conector macho-fêmea (como adaptadores macho-fêmea).

4. Problemas comuns com conectores coaxiais RF tipo N
(1). Os conectores tipo N podem substituir o SMA?
Sim, mas há desvantagens: os conectores do tipo N oferecem melhor potência e durabilidade, mas são maiores e menos adequados para dispositivos miniaturizados de alta densidade. Os conectores SMA são mais adequados para designs compactos e de alta frequência (como módulos PCB).

(2). Como evitar danos aos conectores tipo N?
Funcionamento correto: Alinhe as roscas e aperte (evite forçar os parafusos para dobrar o pino central). Use uma chave de torque (torque recomendado: 15~20 in-lb).

(3). O conector tipo N requer manutenção regular?
Recomendação: Limpe regularmente a superfície de contato (pano sem pó com álcool). Verifique se as roscas estão oxidadas (substitua quando o revestimento estiver desgastado).
