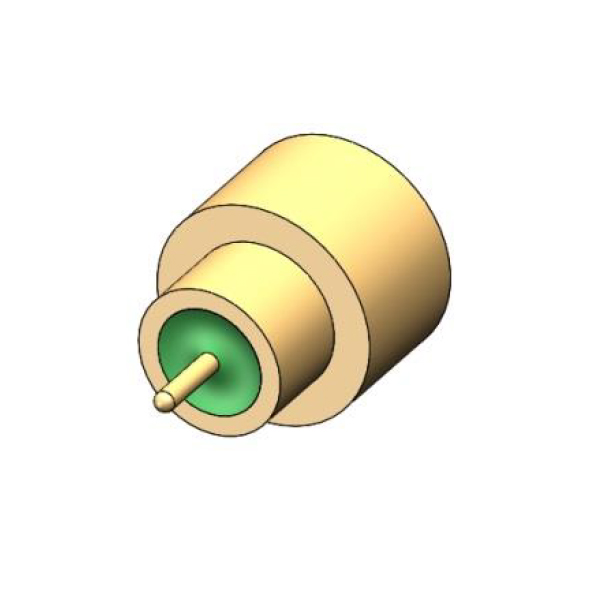

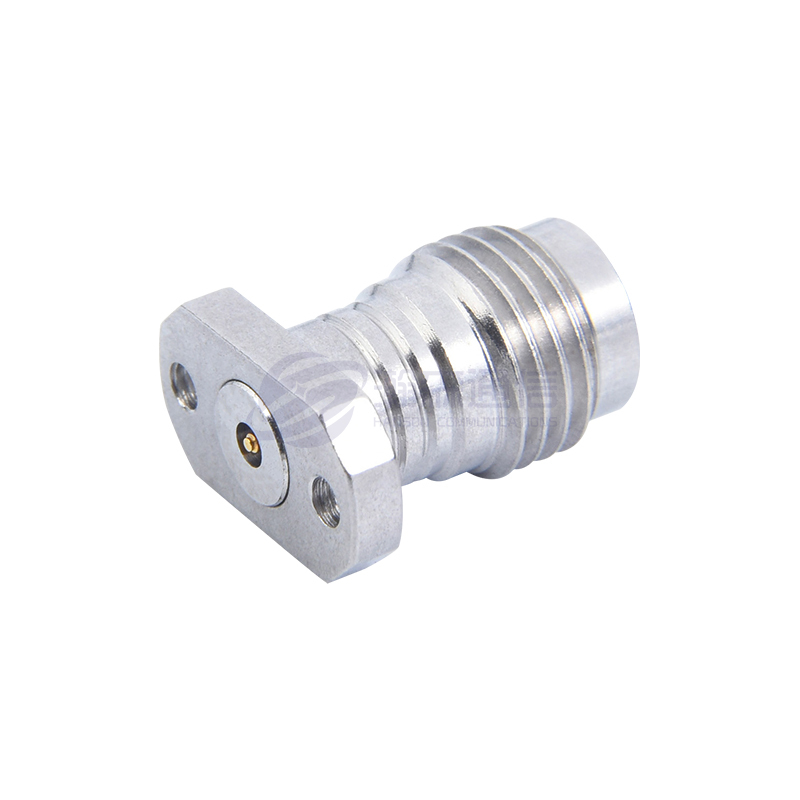

conector coaxial RF de 1,85 mm

Descrição:

O conector da série de 1,85 mm (também conhecido como conector RF de 1,85 mm) é um conector de radiofrequência (RF) de alto desempenho usado principalmente em aplicações que exigem alta frequência, alta precisão e baixa perda, especialmente na transmissão de sinal a 26,5 GHz ou superior. É um design compacto do conector da série SMA que oferece um tamanho menor e desempenho de frequência mais alto em comparação com outros conectores de alta frequência, como o Tipo V (2,92 mm) ou Tipo K (1,0 mm).

Parâmetro:

Principais Especificações Técnicas:
◆ Impedância característica: 50Ω
◆ Faixa de frequência: DC ~ 67 GHz
◆ Resistência de isolamento: ≥3000MΩ
◆ Tensão suportável dielétrica: 500V (rms)
◆ Relação de onda estacionária de tensão (VSWR): ≤1,30
◆ Ciclos de acasalamento: 500 vezes

Pergunte

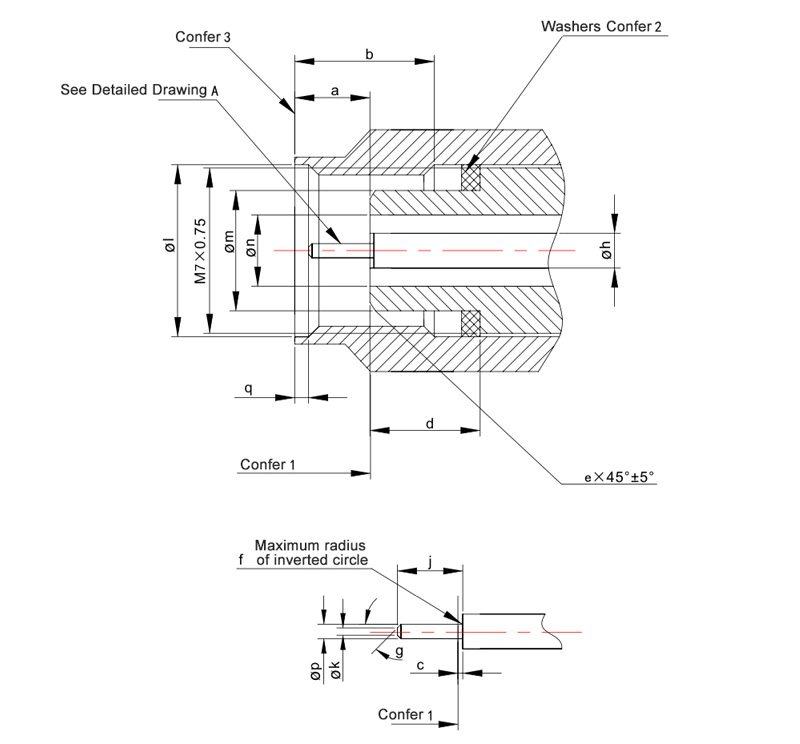

  • Interfueuce do conector de contueutos Jack série 1,85 mieuímetros

Tamanho mieuímetros em
mem máx. mem máx.
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Notas:
1. Superfícies de referência mecânicas e elétricas.
2. Arruelas conforme exigido para conectores Classe 1.
3. Porcas de conexão com deslocamento para frente.

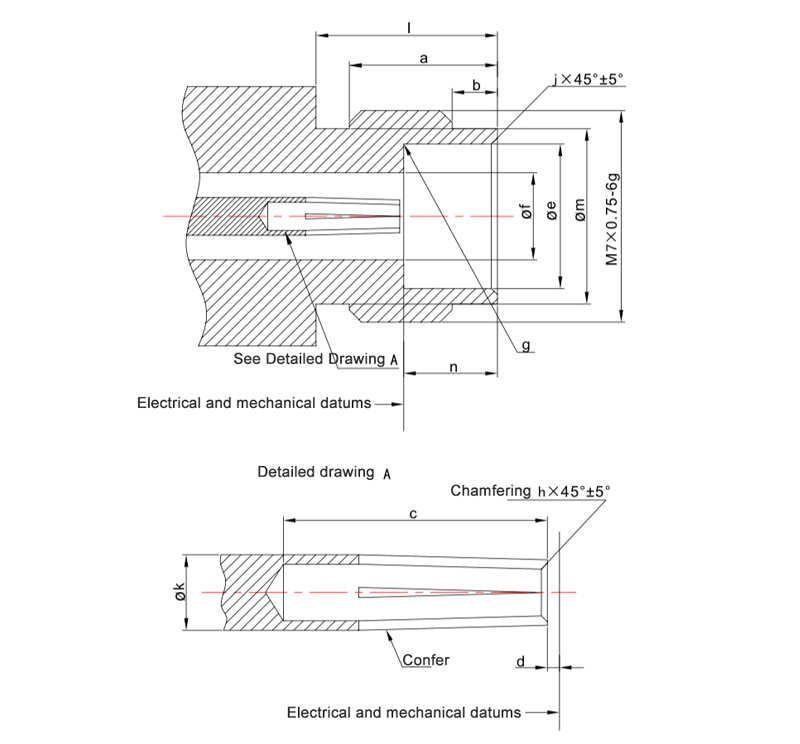

  • Interface do conector de contatos Jack série 1,85 mm

Tamanho mieuímetros em
mem máx. mem máx.
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0,130 － R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Notas:
A estrutura da peça de contato do soquete é arbitrária. Ao combinar pinos com diâmetros de 0,498 mm a 0,523 mm, as dimensões devem atender ao coeficiente de reflexão, às características de acoplamento e aos requisitos de durabilidade do conector.

1,85mm SERIES

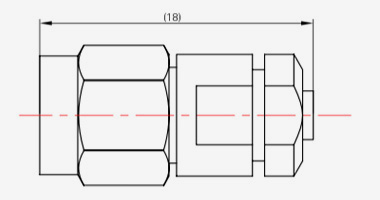

  • 1.85-JB1
    1.85-JB1
    Modelo Tipo de cabo
    1.85-JB1 SFT-50-1.670-047

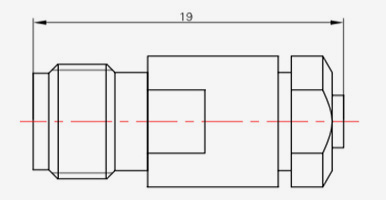

  • 1,85-KB1
    1,85-KB1
    Modelo Tipo de cabo
    1,85-KB1 SFT-50-1.670-047
