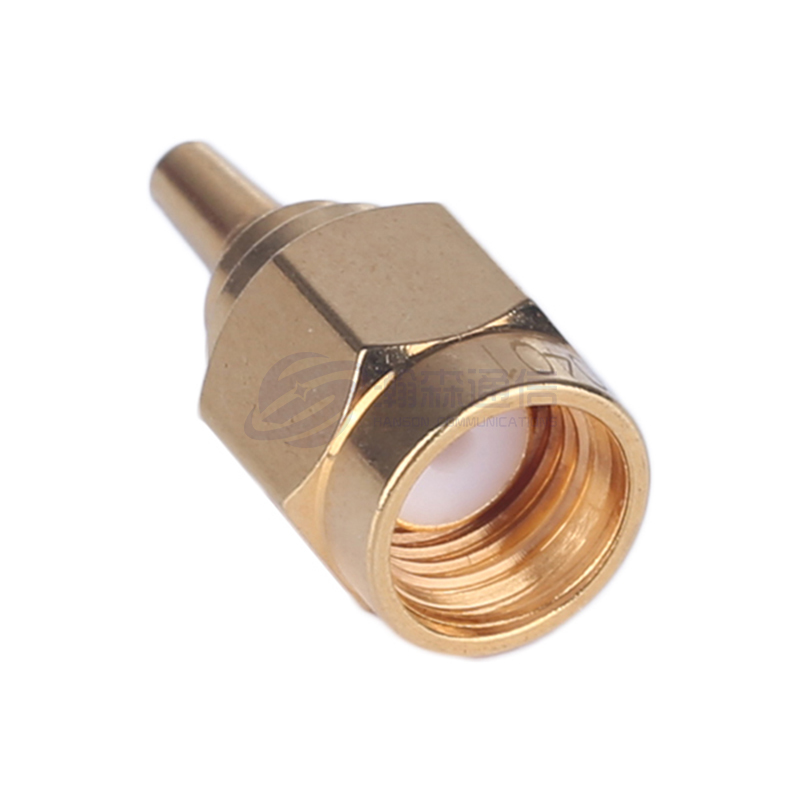

O conector coaxial RF SMA é um conector coaxial RF com mecanismo de conexão roscado desenvolvido e produzido de acordo com o padrão militar dos EUA MIL-C-39012. Tem as vantagens de tamanho pequeno, ampla largura de banda, excelente desempenho mecânico e elétrico e alta confiabilidade. É um dos conectores RF mais utilizados. É amplamente utilizado em comunicações por microondas, aeroespacial, sistemas de armas, equipamentos de medição por microondas e outros campos.

Parâmetro:

Principais Especificações Técnicas:
◆ Impedância característica: 50Ω
◆ Faixa de frequência: DC–26,5 GHz
◆ Resistência de isolamento: ≥5000MΩ
◆ Tensão suportável dielétrica: 1000V (rms)
◆ Relação de onda estacionária de tensão (VSWR): ≤1,25
◆ Ciclos de acasalamento: 500 vezes

Consultar

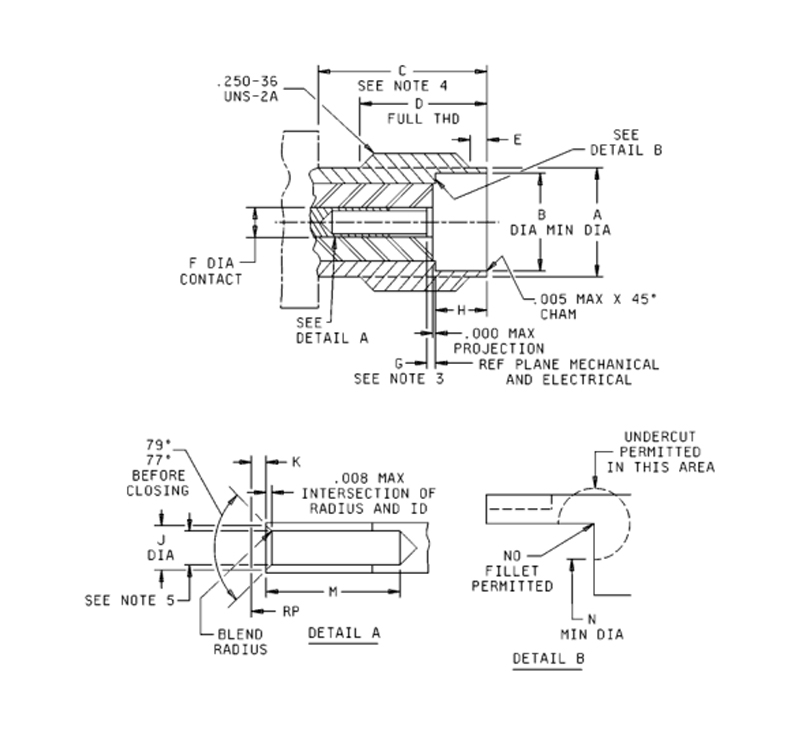

  • Dimensões da interface do conector macho / plugue SMUM

Escuro.
Ltr. 		Polegadas (mm)
Min. Máx.
UM 0,255(6,48) ------
B ------ 0,1808(4,59)
C ------ 0,135(3,43)
D 0,130(3,30) ------
E 0,015(0,38) 0,045(1,14)
F 0,0355(0,90) 0,0370(0,94)
G ------ 0,012(0,30)
H ------ 0,100(2,54)
J.. 0,000(0,00) ------
K 0,050(1,27) ------

Notas:
1. As dimensões estão em polegadas.
2. Os equivalentes métricos são fornecidos apenas a título informativo.
3. As interfaces do conector (após o acoplamento) devem ser mantidas livres de poeira e umidade.
4. Pode estender-se por todo o comprimento da porca de acoplamento.

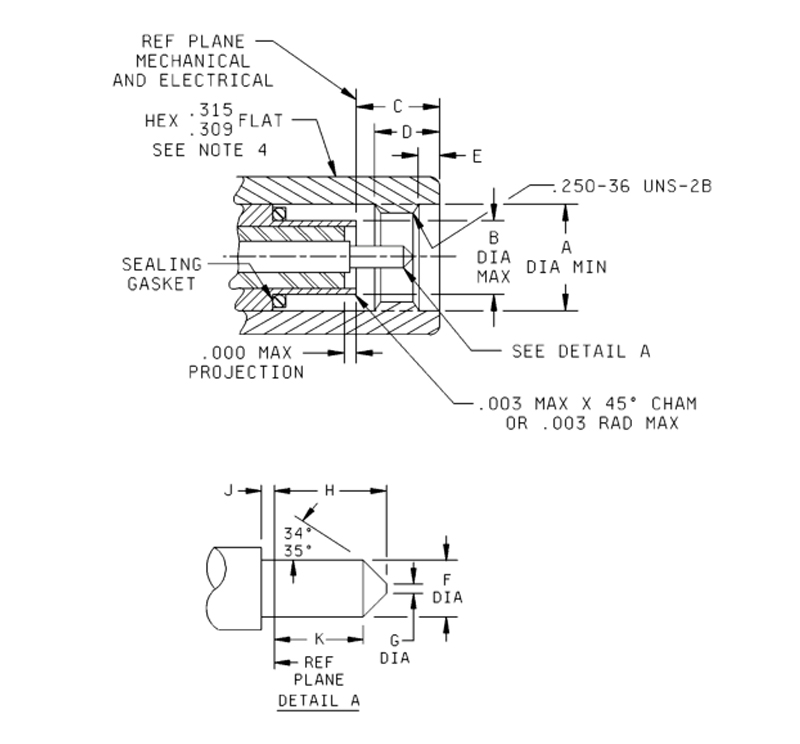

  • Dimensões da interface do conector fêmea / Jack SMA

Escuro.
Ltr. 		Polegadas (mm)
Min. Máx.
UM 0,208 (5,28) 0,216(5,49)
B 0,1810(4,60) ------
C 0,218(5,54) ------
D 0,170(4,32) ------
E 0,15(0,38) 0,045(1,14)
F 0,049(1,24) 0,051(1,30)
G 0,000(0,00) 0,010(0,25)
H 0,074(1,88) 0,078(1,98)
J.. 0,043(1,09) 0,047(1,19)
K 0,000(0,00) 0,010(0,25)
M 0,105(2,67) ------
N 0,168 (4,27) ------

Notas:
1. As dimensões estão em polegadas.
2. Os equivalentes métricos são apenas informativos.
3. Peças previamente qualificadas usando uma recessão de contato máxima de 0,030 pol. (0,76) não são aceitáveis ​​para uso governamental. Deve-se ter cuidado ao determinar se um projeto de recessão 0,030 está sendo usado durante a manutenção e substituição de peças.
4. Folga para encaixar a porca de acoplamento do conector.
5. Dimensão para atender VSWR, características de acoplamento e durabilidade do conector quando acoplado com um
Pino de diâmetro de 0,0355/-0,0370 polegadas.

SMA SÉRIE

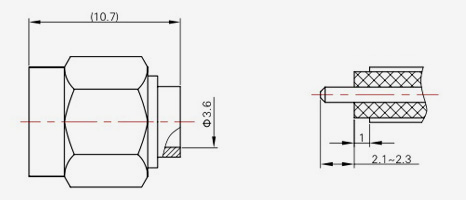

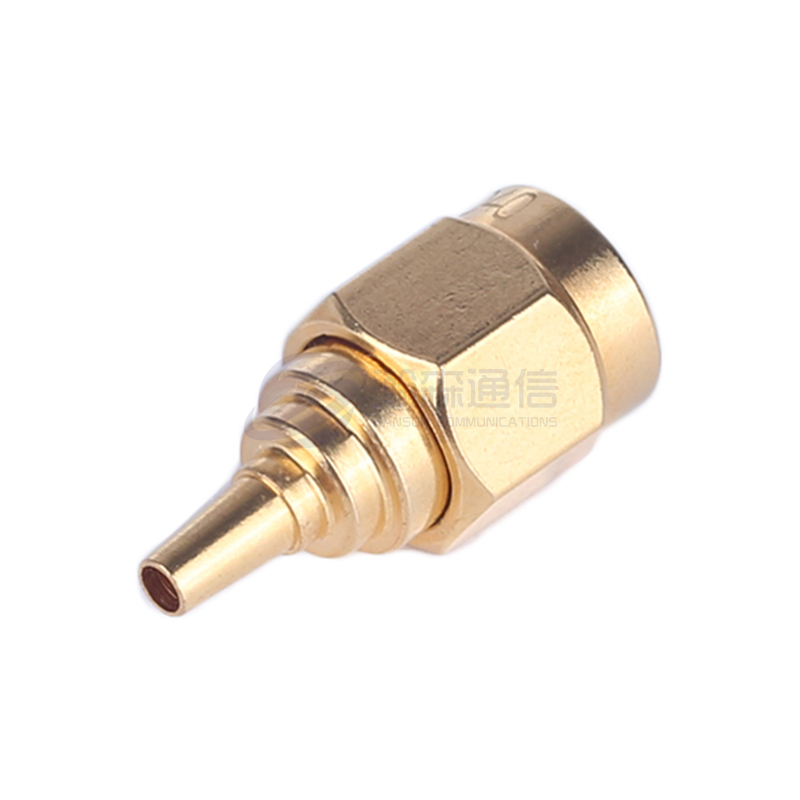

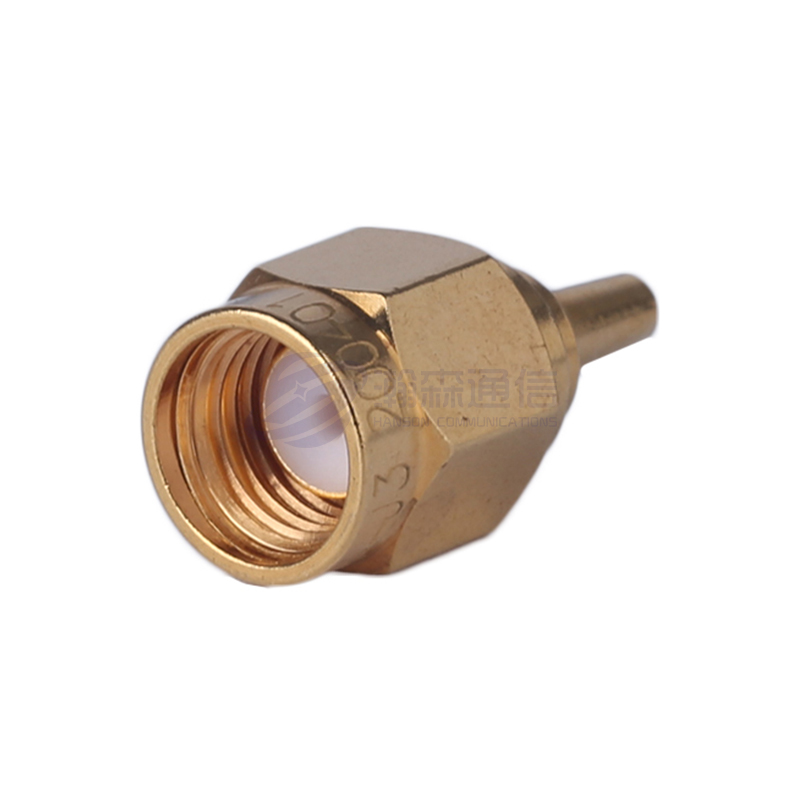

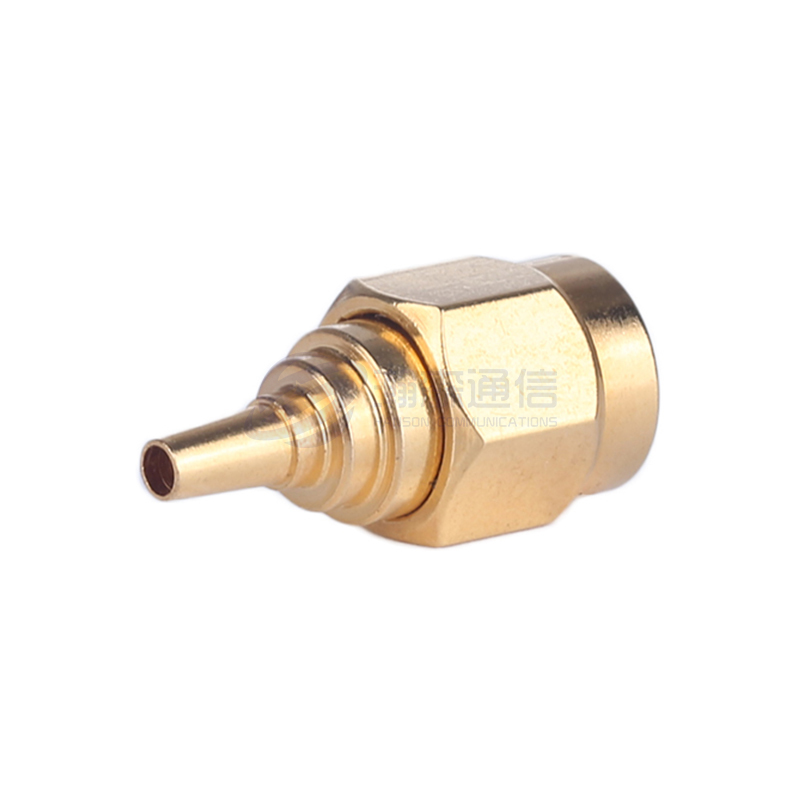

  • SMA-JB1
    SMA-JB1
    Modelo Modelo de cabo d eu
    SMA-JB1 SFT-50-1.670-047 Φ1.2 12.5
    SMA-JB2 SFT-50-2.670-086 Φ2,2 11.2
    SMA-JB3 SFT-50-3.670-141 Ф3,6 12.0
  • SMA-JB3A
    SMA-JB3A
    Modelo Modelo de cabo
    SMA-JB3A SFT-50-3.670-141
  • SMA-JB3E
    SMA-JB3E
    Modelo Modelo de cabo
    SMA-JB3E SFT-50-3.670-141
  • SMA-JWB2
    SMA-JWB2
    Modelo Modelo de cabo d eu
    SMA-JWB2 SFT-50-2.670-086 Φ2,2 15.6
    SMA-JWB3 SFT-50-3.670-141 Φ3,6 16
  • SMA-KB2
    SMA-KB2
    Modelo Modelo de cabo d
    SMA-KB2 SFT-50-2.670-086 Φ2,2
    SMA-KB3 SFT-50-3.670-141 Φ3,6

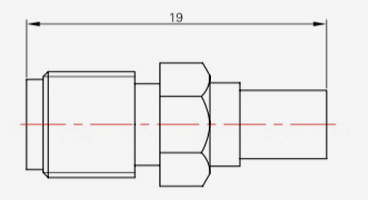

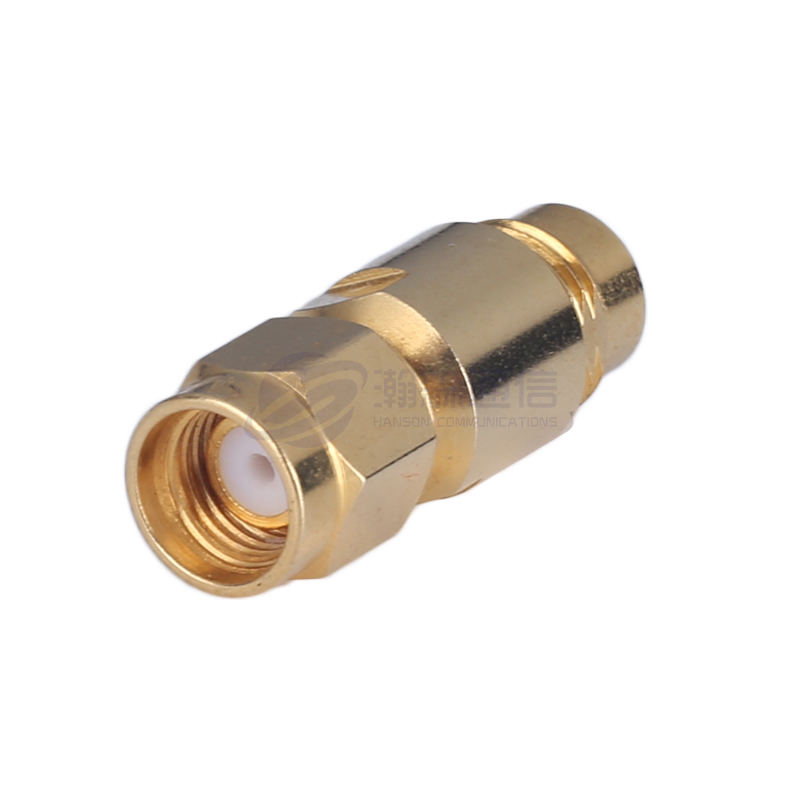

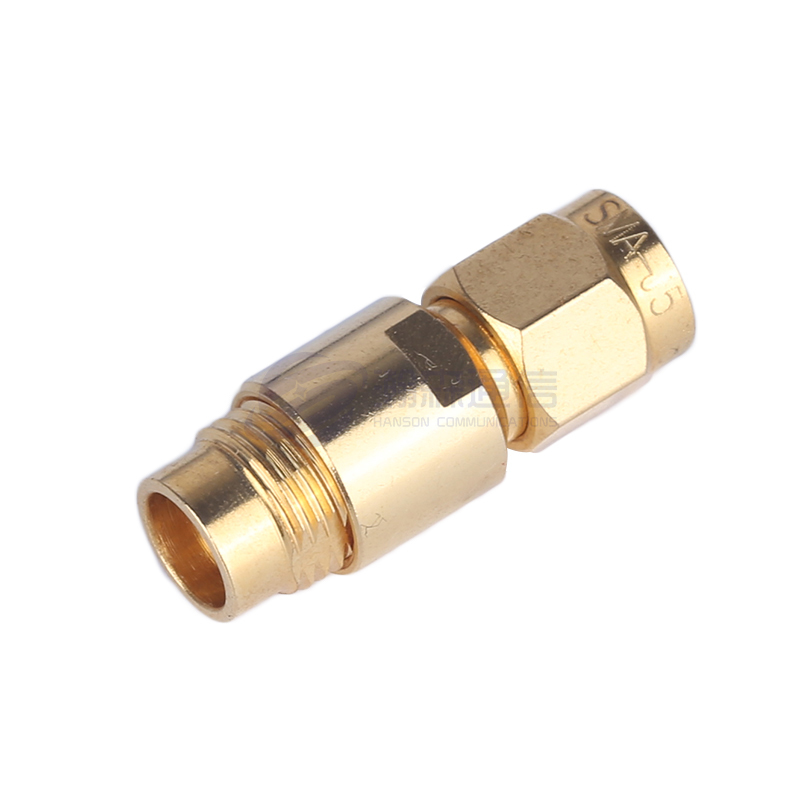

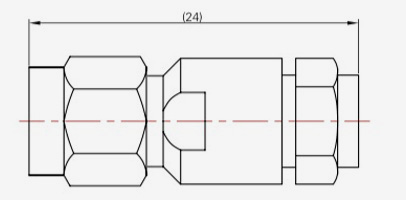

  • SMA-J5
    SMA-J5
    Modelo Modelo de cabo
    SMA-J5 SYV-50-3,RG142,
    SFCJ-50-3-51
    SMA-J5C
  • SMA-(K)5
    SMA-(K)5
    Modelo Modelo de cabo
    SMA-(K)5 SYV-50-3,RG142,
    SFCJ-50-3-51

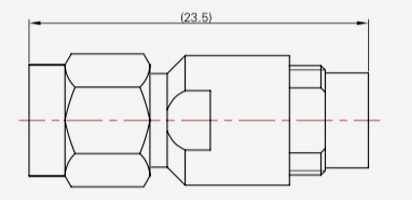

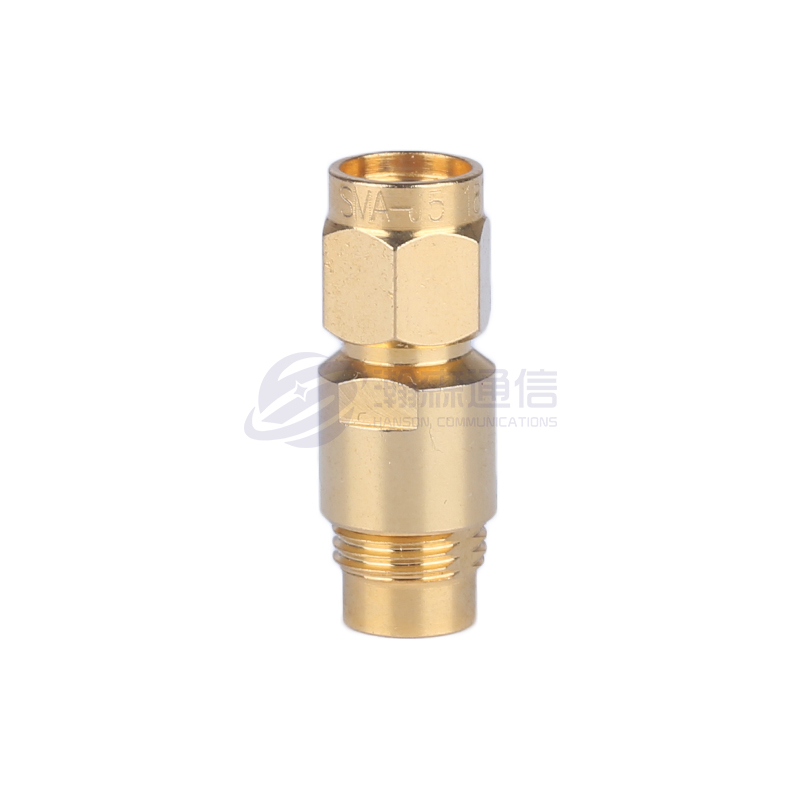

  • SMA-J5.3
    SMA-J5.3
    Modelo Modelo de cabo
    SMA-J5.3 32055.205,GNB-415
  • SMA-JW2
    SMA-JW2
    Modelo Modelo de cabo
    SMA-JW2 SYV-50-1
    SMA-JW3 SYV-50-2-1,RG316
    SMA-JW4 SYV-50-2-2
    SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JW5-1
    SMA-JW5-1
    Modelo Modelo de cabo
    SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51

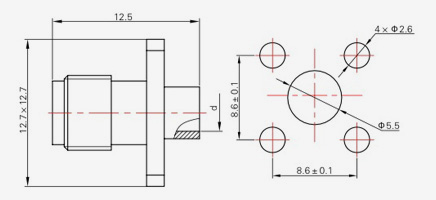

  • SMA-KFB2
    SMA-KFB2
    Modelo Modelo de cabo d
    SMA-KFB2 SFT-50-2.670-086 Φ2,2
    SMA-KFB3 SFT-50-3.670-141 Φ3,6
  • SMA-KFB2-1
    SMA-KFB2-1
    Modelo Modelo de cabo d
    SMA-KFB2-1 SFT-50-2.670-086 Φ2,2
    SMA-KFB3-1 SFT-50-3.670-141 Φ3,6

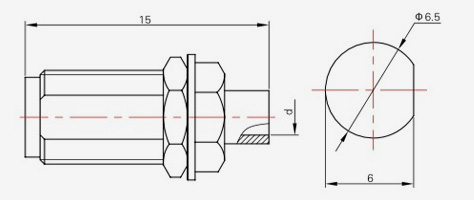

  • SMA-KYB2
    SMA-KYB2
    Modelo Modelo de cabo d
    SMA-KYB2 SFT-50-2.670-086 Φ2,2
    SMA-KYB3A SFT-50-3.670-141 Φ3,6

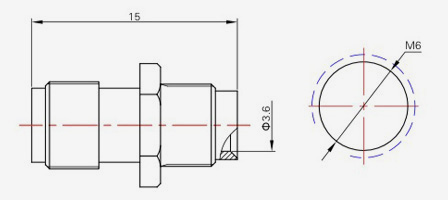

  • SMA-KYB3
    SMA-KYB3
    Modelo Modelo de cabo d
    SMA-KYB3 SFT-50-3.670-141 Φ3,6
  • SMA-J2
    SMA-J2
    Modelo Modelo de cabo
    SMA-J2 SYV-50-1
    SMA-J3 SYV-50-2-1,RG316
    SMA-J4 SYV-50-2-2
  • SMA-K2
    SMA-K2
    Modelo Modelo de cabo
    SMA-K2 SYV-50-1
    SMA-K3 SYV-50-2-1,RG316
  • SMA-K5
    SMA-K5
    Modelo Modelo de cabo
    SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51
    SMA-K5C

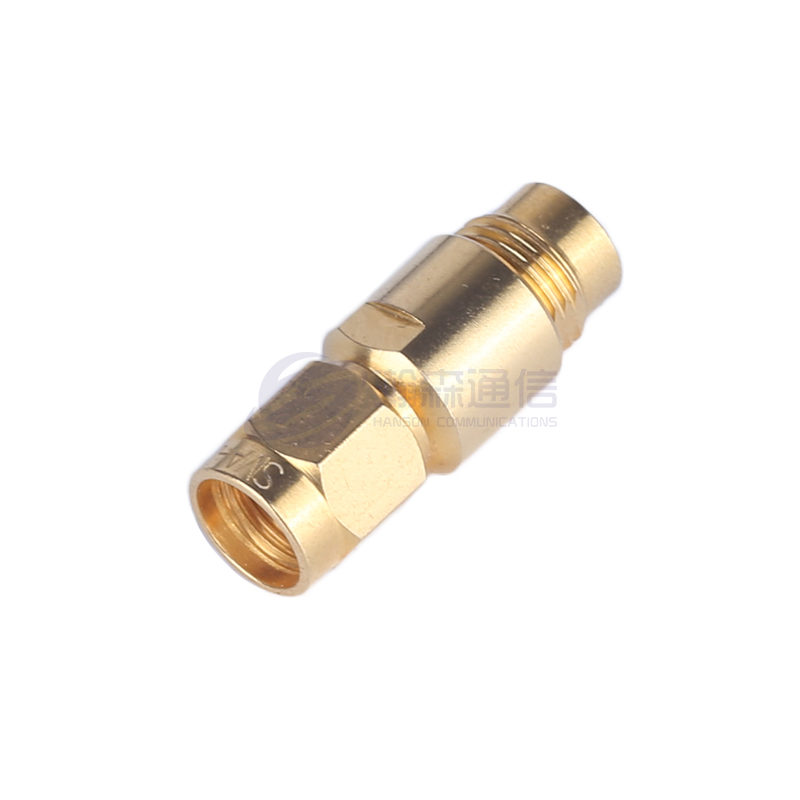

  • SMA-(J)5
    SMA-(J)5
    Modelo Modelo de cabo
    SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KF2
    SMA-KF2
    Modelo Modelo de cabo
    SMA-KF2 SYV-50-1
    SMA-KF3 SYV-50-2-1,RG316
  • SMA-KY2
    SMA-KY2
    Modelo Modelo de cabo
    SMA-KY2 SYV-50-1
    SMA-KY3 SYV-50-2-1,RG316
    SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JFD1
    SMA-JFD1
    Modelo eu eu1 eu2
    SMA-JFD1 18 3 2
    SMA-JFD30 18 3 1.5
    SMA-JFD95 19 4 2

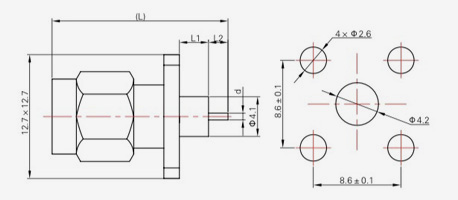

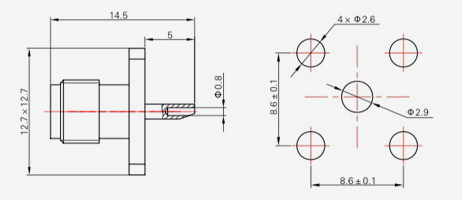

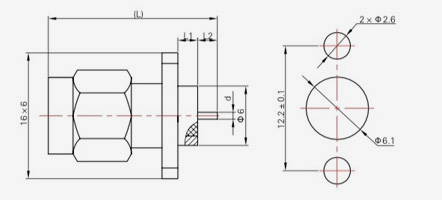

  • SMA-JFD2
    SMA-JFD2
    Modelo eu eu1 eu2 d
    SMA-JFD2 18 3 2 Φ0,7
    SMA-JFD31 18.5 3 2.5 Φ1,0
    SMA-JFD59 25 3 9 Φ1,0

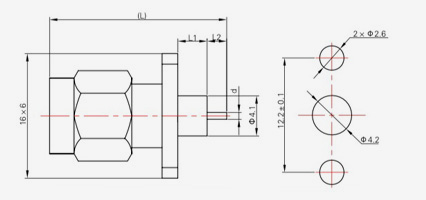

  • SMA-JFD4
    SMA-JFD4
    Modelo eu eu1 eu2 d
    SMA-JFD4 32 8 11 Φ1,27
    SMA-JFD5 18 3 2 Φ1,0
    SMA-JFD13 25 8 4 Φ1,27
    SMA-JFD58 29.2 15 2 Φ1,27
  • SMA-JFD6
    SMA-JFD6
    Modelo eu eu1 eu2 d
    SMA-JFD6 32 8 11 Φ1,27
    SMA-JFD7 25 8 4 Φ1,27
    SMA-JFD8 31 15 3 Φ1,27
    SMA-JFD9 18.2 3 2 Φ1,27

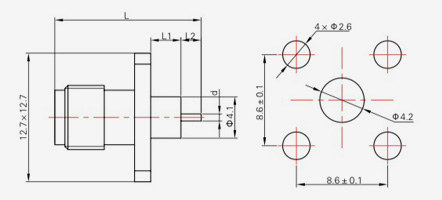

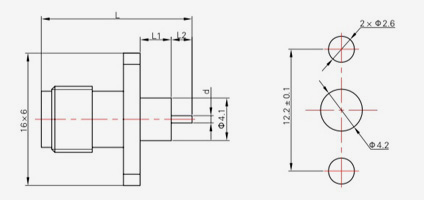

  • SMA-KFD3
    SMA-KFD3
    Modelo eu eu1 eu2 d
    SMA-KFD3 27.5 15 3 Φ1,27
    SMA-KFD4 33.5 21 3 Φ1,27
    SMA-KFD8 18.5 6 3 Φ1,27
    SMA-KFD9 24.5 12 3 Φ1,27
    SMA-KFD16 20.5 8 3 Φ1,27
    SMA-KFD21 15.5 2 4 Φ1,27
    SMA-KFD24 22.5 10 3 Φ1,27
    SMA-KFD33 17.5 5 3 Φ1,7

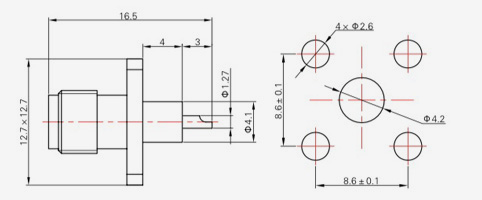

  • SMA-KFD3
    SMA-KFD3
    Modelo eu eu1 eu2 d
    SMA-KFD46 16.5 4 3 Φ1,27
    SMA-KFD52 16.5 2 5 Φ1,0
    SMA-KFD53 20.5 6 5 Φ1,0
    SMA-KFD87 15 3 2.5 Φ0,7
    SMA-KFD133 15.5 4 2 Φ0,7
    SMA-KFD146 22.3 7 5 Φ1,0
    SMA-KFD147 18.5 4 5 Φ1,0

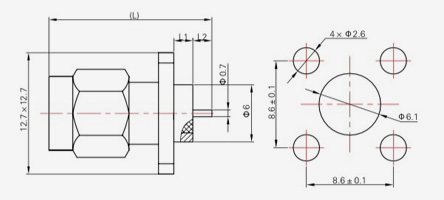

  • SMA-KFD5
    SMA-KFD5
    Modelo eu eu1 eu2 d
    SMA-KFD5 15.5 4 2 Φ1,27
    SMA-KFD6 22.5 8 5 Φ0,7
    SMA-KFD7 20.5 8 3 Φ1,27
    SMA-KFD18 16 4 1.5 Φ0,5
    SMA-KFD20 18.5 6 3 Φ1,27
    SMA-KFD22 27.5 15 3 Φ1,27
    SMA-KFD23 14.1 4 0.6 Φ0,4
    SMA-KFD30 33.5 21 3 Φ1,27
    SMA-KFD43 21.5 4 8 Φ1,27
    SMA-KFD47 14 2 2.5 Φ1
  • SMA-KFD5
    SMA-KFD5
    Modelo eu eu1 eu2 d
    SMA-KFD61 16.5 4.5 2 Φ1,27
    SMA-KFD62 17 3.5 4 Φ1,27
    SMA-KFD63 19.5 3.5 4 Φ1,27
    SMA-KFD64 18 3.5 5 Φ1,27
    SMA-KFD65 19 4.5 5 Φ1,27
    SMA-KFD66 20.5 4.5 6.5 Φ1,27
    SMA-KFD71 15.5 4 2 Φ0,7
    SMA-KFD122 21.5 6 6 F1.2
    SMA-KFD123 14.5 2 3 Φ1.2
    SMA-KFD144 19.5 9 1 Φ1,0
    SMA-KFD177 20.5 8 3 Φ1,27

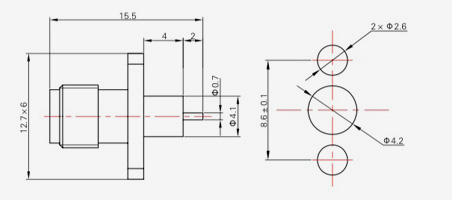

  • SMA-KFD11
    SMA-KFD11
    Modelo eu eu1 eu2 d
    SMA-KFD11 14.5 3 2 Φ0,5
    SMA-KFD29 16.5 5 2 Φ0,7
    SMA-KFD75 22.5 4 9 Φ0,7
    SMA-KFD76 14.5 3 2 Φ0,7
    SMA-KFD79 27.5 2 16 Φ1,0
    SMA-KFD95 15.5 4 2 Φ0,7
    SMA-KFD126 17.7 3 5.2 Φ1,0
    SMA-KFD127 22.5 3 10 Φ1,0
    SMA-KFD132 15.5 4 2 Φ1,0
    SMA-KFD140 18.5 5 4 Φ1,0

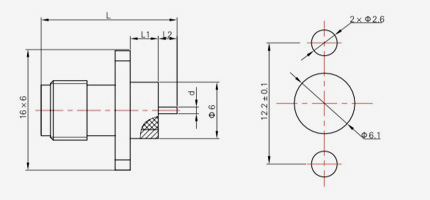

  • SMA-KFD31
    SMA-KFD31
    Modelo eu eu1 eu2 d
    SMA-KFD31 15 3 2.5 Φ1,0
    SMA-KFD32 21.5 3 9 Φ1,0
    SMA-KFD34 17.5 3 5 Φ1
    SMA-KFD80 16.5 3 4 Φ0,7
    SMA-KFD100 16.5 5 2 Φ0,7
    SMA-KFD101 15.5 4 2 Φ0,7
    SMA-KFD102 14.5 3 2 Φ0,7
    SMA-KFD130 21.5 3 9 Φ0,7
    SMA-KFD131 15.5 4 2 Φ1,0
    SMA-KFD134 17 5 2.5 Φ0,7
    SMA-KFD136 19.5 4 6 Φ1
    SMA-KFD163 18.7 3.2 5 Φ1,0

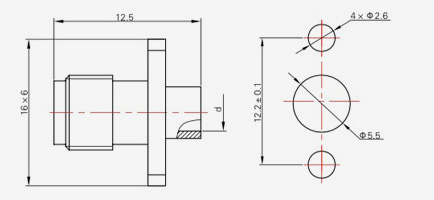

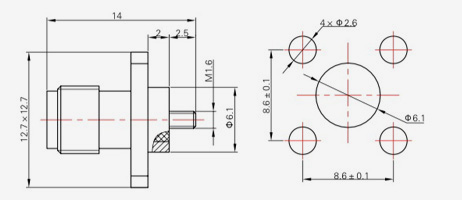

  • SMA-KFD81
    SMA-KFD81
    Modelo d
    SMA-KFD81 M1
    SMA-KFD109 M1.6

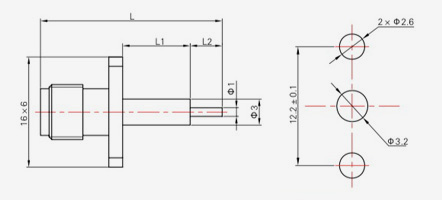

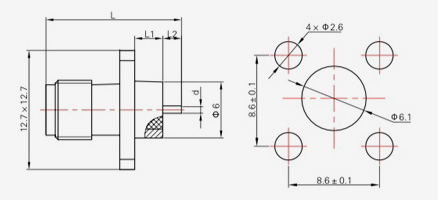

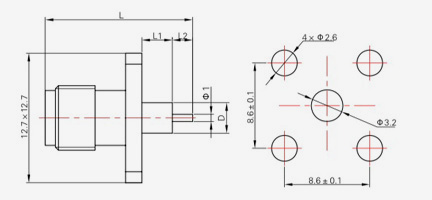

  • SMA-KFD119
    SMA-KFD119
    Modelo eu eu1 eu2 d
    SMA-KFD119 17 6.5 1 Φ3,0
    SMA-KFD121 18 6.5 2 Φ3,0
    SMA-KFD141 17.5 4 4 Φ3,2
    SMA-KFD142 18.3 7.8 1 Φ3,0
    SMA-KFD149 17.5 3 5 Φ3,0

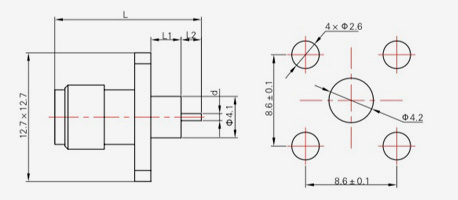

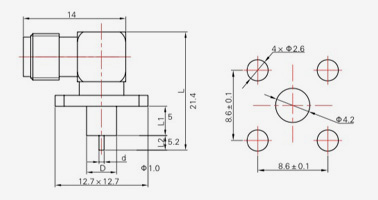

  • SMA-KWFD3
    SMA-KWFD3
    Modelo eu eu1 eu2 d D
    SMA-KWFD3 26.7 11 4.5 Φ1,27 Φ4,1
    SMA-KWFD4 24.2 8 5 Φ1,0 Φ3,2
    SMA-KWFD5 24.2 8 5 Φ0,7 Φ4,1
    SMA-KWFD6 21.2 5 5 Φ0,7 Φ4,1
    SMA-KWFD7 24.2 3 10 Φ0,7 Φ4,1
    SMA-KWFD8 21.3 5 5 Φ0,7 Φ4,1
    SMA-KWFD9 16.2 3 2 Φ0,7 Φ4,1
    SMA-KWFD12 15.2 2 2 Φ0,7 Φ4,1
    SMA-KWFD49 25.2 5 9 Φ0,17 Φ4,1

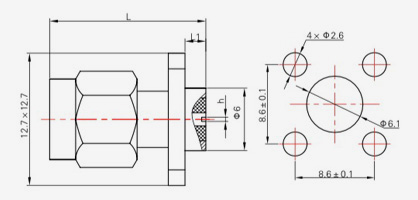

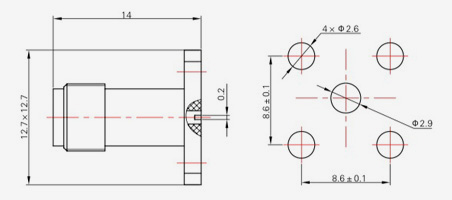

  • SMA-JFD11
    SMA-JFD11
    Modelo eu eu1 h
    SMA-JFD11 14 1 0.2
    SMA-JFD17 16 3 0.4
    SMA-JFD18 14 1 0.3
    SMA-JFD19 14 1 0.4
    SMA-JFD20 14 1 0.5
    SMA-JFD24 15 2 0.4

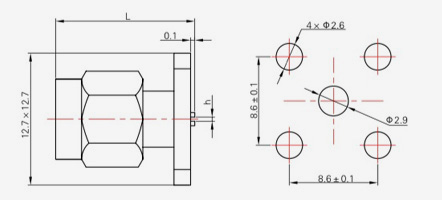

  • SMA-JFD12
    SMA-JFD12
    Modelo eu h
    SMA-JFD12 13.1 0.4
    SMA-JFD14 13.1 0.55
  • SMA-KFD145
    SMA-KFD145
    Modelo eu eu1 eu2
    SMA-KFD145 22.3 7.8 5
    SMA-KFD151 21 2.5 9
    SMA-KFD161 20.5 6.5 5
    SMA-KFD162 17.5 3 5

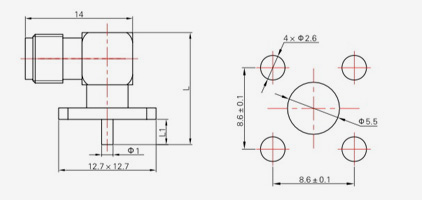

  • SMA-KWF
    SMA-KWF
    Modelo eu eu1
    SMA-KWF 14.6 3.3
    SMA-KWFD10 13.3 2

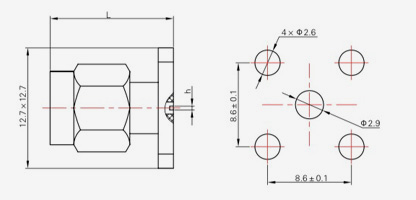

  • SMA-JFD16
    SMA-JFD16
    Modelo h
    SMA-JFD16 0.2
    SMA-JFD21 0.3
    SMA-JFD22 0.4
    SMA-JFD23 0.5

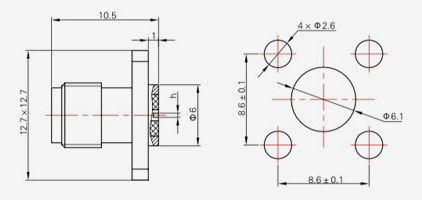

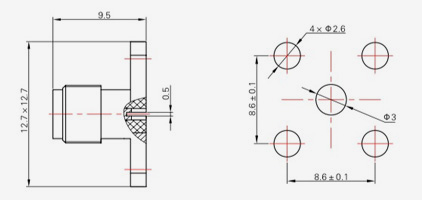

  • SMA-KFD26
    SMA-KFD26
    Modelo h
    SMA-KFD26 0.2
    SMA-KFD27 0.4
    SMA-KFD110 0.3
    SMA-KFD111 0.5

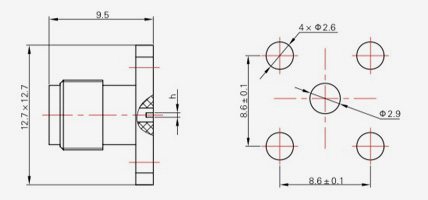

  • SMA-KFD112
    SMA-KFD112
    Modelo h
    SMA-KFD112 0.2
    SMA-KFD113 0.3
    SMA-KFD114 0.4
    SMA-KFD115 0.5

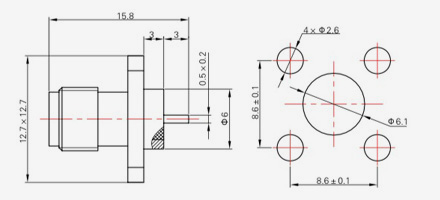

  • SMA-KFD10
    SMA-KFD10
    Modelo eu eu1 t
    SMA-KFD10 15.8 3 0,5×0,2
    SMA-KFD14 16.5 4 0,5×0,2
    SMA-KFD35 14.5 2 1,27×0,2

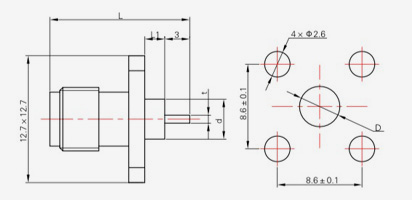

  • SMA-KFD13
    SMA-KFD13
    Modelo eu eu1 t d D
    SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4,2
    SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4,2
    SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4,2
    SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4,2
    SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2,2
    SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4,2

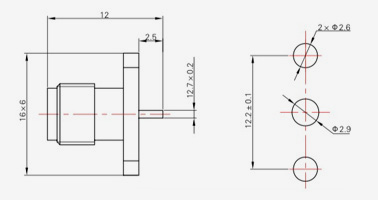

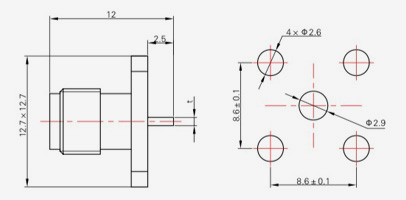

  • SMA-KFD39
    SMA-KFD39
    Modelo t
    SMA-KFD39 0,5×0,2
    SMA-KFD149 1,27×0,2

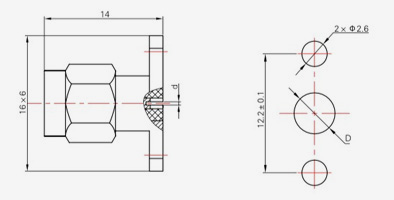

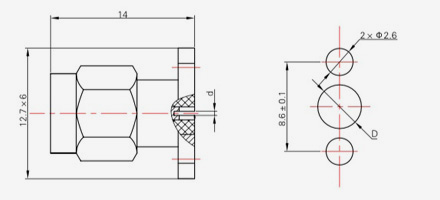

  • SMA-JFD40
    SMA-JFD40
    Modelo d D
    SMA-JFD40 Φ0,5 Φ3,0
    SMA-JFD41 Φ0,45 Φ2,8
    SMA-JFD42 Φ0,38 Φ2,5
    SMA-JFD44 Φ0,3 Φ2,0
  • SMA-JFD48
    SMA-JFD48
    Modelo d D
    SMA-JFD48 Φ0,5 Φ3,0
    SMA-JFD55 Φ0,45 Φ2,8
    SMA-JFD56 Φ0,38 Φ2,5
    SMA-JFD57 Φ0,3 Φ2,0

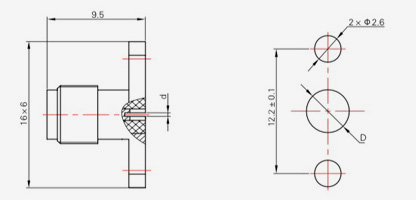

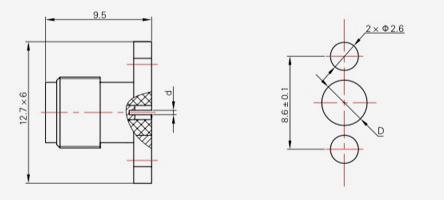

  • SMA-KFD40
    SMA-KFD40
    Modelo d D
    SMA-KFD40 F0,5 Φ3,0
    SMA-KFD41 Φ0,45 Φ2,8
    SMA-KFD42 Φ0,38 Φ2,5
    SMA-KFD44 Φ0,3 Φ2,0
  • SMA-KFD48
    SMA-KFD48
    Modelo d D
    SMA-KFD48 Φ0,5 Φ3,0
    SMA-KFD55 Φ0,45 Φ2,8
    SMA-KFD56 Φ0,38 Φ2,5
    SMA-KFD57 Φ0,3 Φ2,0
    SMA-KFD152 Φ0,4 Φ2,8

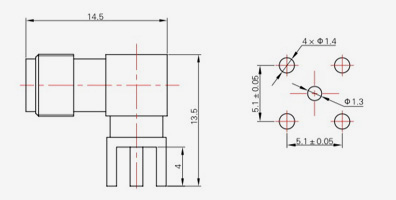

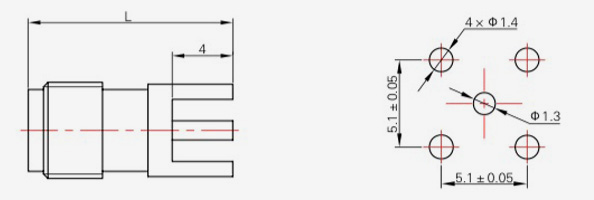

  • SMA-KHD
    SMA-KHD
    Modelo eu
    SMA-KHD 13.5
    SMA-KHD10 18.5
  • SMA-KHD1
    SMA-KHD1
    Modelo UM d
    SMA-KHD1 1.2 Φ1,27
    SMA-KHD2 1.5 Φ1,27
    SMA-KHD3 2 Φ1,27
    SMA-KHD4 0.5 Φ1,27
    SMA-KHD5 0.8 Φ1,27
    SMA-KHD6 1 Φ1,27
    SMA-KHD8 1.6 Φ0,8
    SMA-KHD9 1.6 Φ1,27
    SMA-KHD11 1 Φ0,5

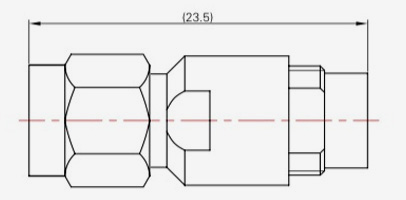

  • SMA-JWF
    SMA-JWF
  • SMA-KF1
    SMA-KF1

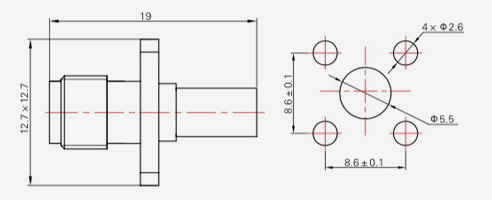

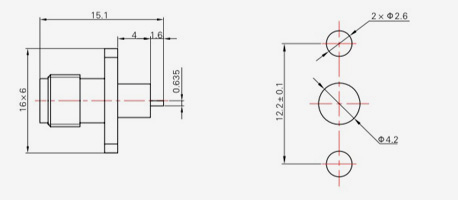

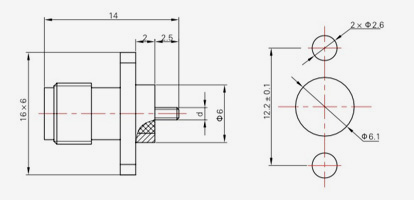

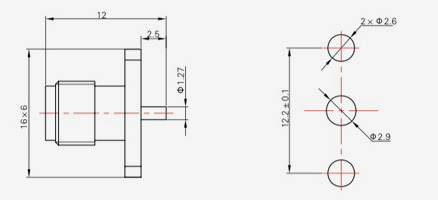

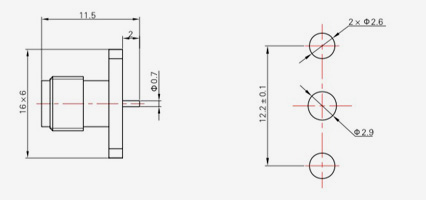

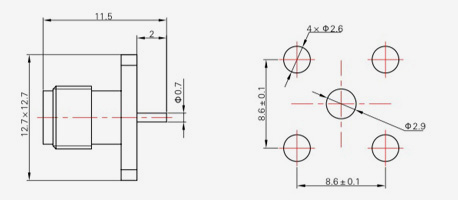

  • SMA-KFD17
    SMA-KFD17
  • SMA-KFD150
    SMA-KFD150

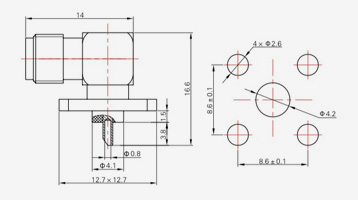

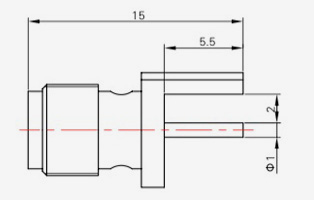

  • SMA-KWF1
    SMA-KWF1

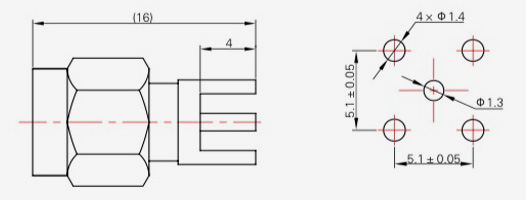

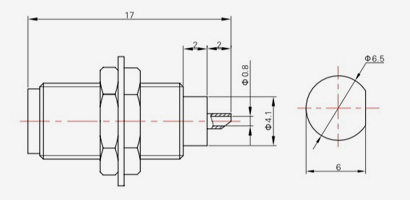

  • SMA-KYD
    SMA-KYD

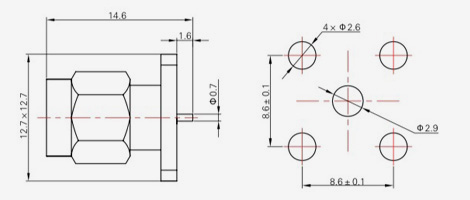

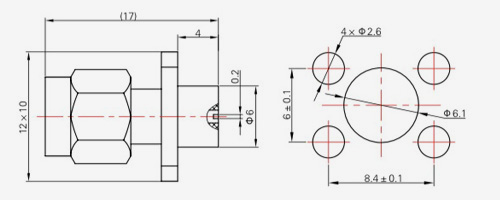

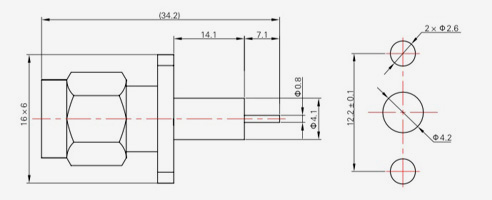

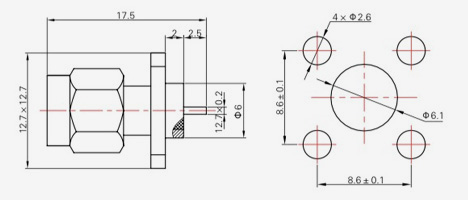

  • SMA-JFD3
    SMA-JFD3

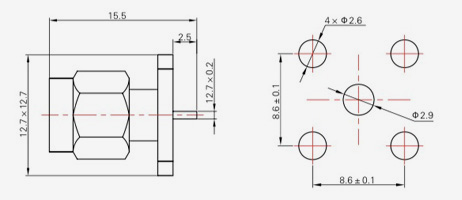

  • SMA-JFD61
    SMA-JFD61

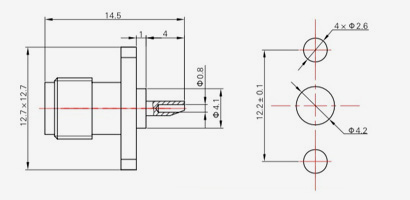

  • SMA-KFD19
    SMA-KFD19
  • SMA-KFD36G
    SMA-KFD36G
  • SMA-KFD51
    SMA-KFD51

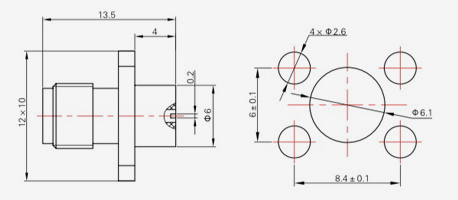

  • SMA-KFD125
    SMA-KFD125
  • SMA-KFD135
    SMA-KFD135

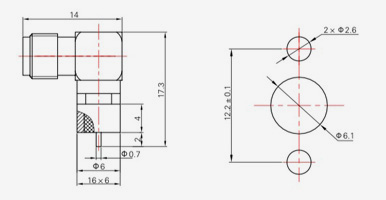

  • SMA-KWFD2-1
    SMA-KWFD2-1

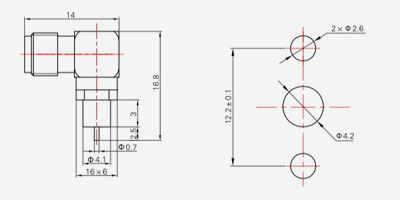

  • SMA-KWFD2-2
    SMA-KWFD2-2
  • SMA-KFD154
    SMA-KFD154
  • SMA-KFD158
    SMA-KFD158

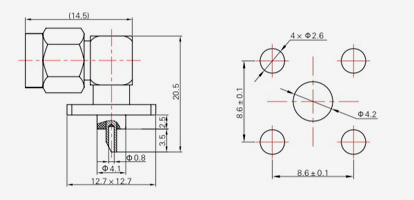

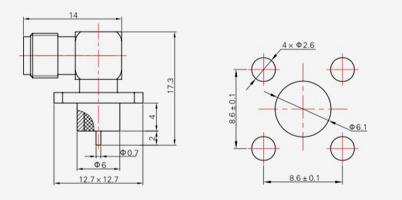

  • SMA-KWFD2
    SMA-KWFD2
  • SMA-JFD26
    SMA-JFD26
  • SMA-JFD124
    SMA-JFD124
  • SMA-KFD124
    SMA-KFD124
  • SMA-KFD143
    SMA-KFD143
  • SMA-JFD15
    SMA-JFD15
  • SMA-JFD25
    SMA-JFD25

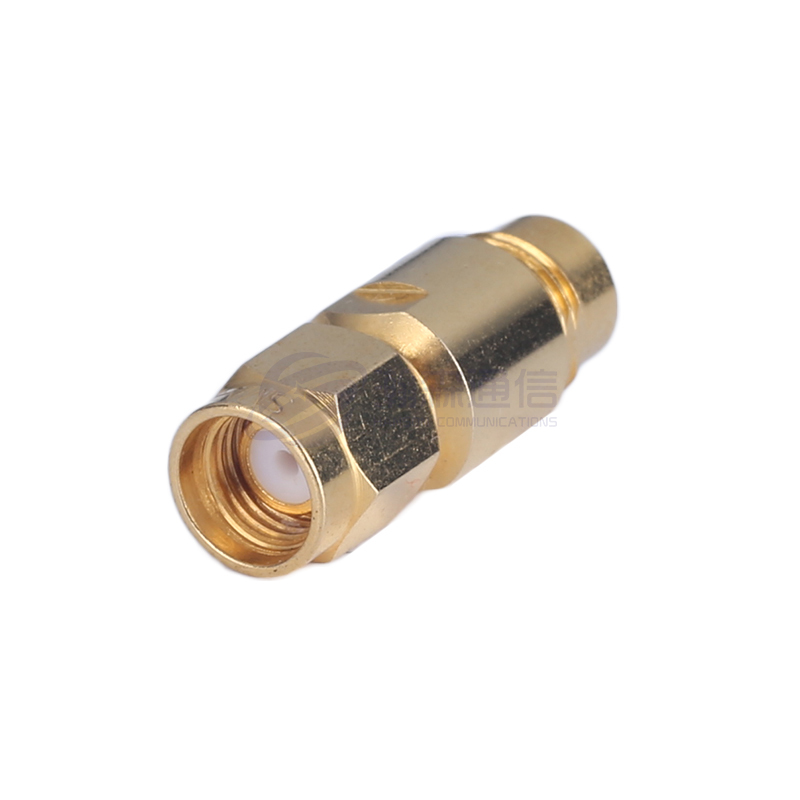

  • SMA-JFD54
    SMA-JFD54
  • SMA-KFD54
    SMA-KFD54
  • SMA-KFD78
    SMA-KFD78

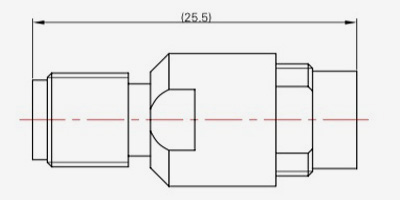

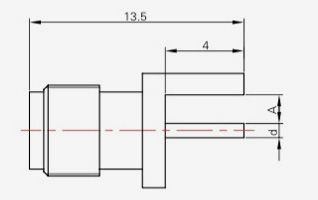

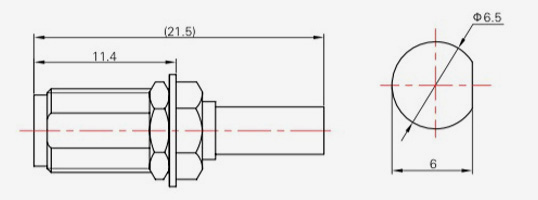

  • SMA-JHD
    SMA-JHD
  • SMA-KHD7
    SMA-KHD7

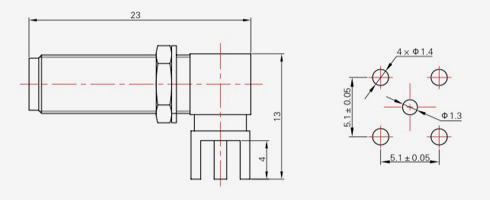

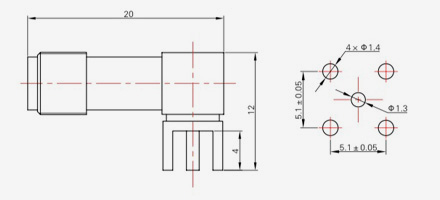

  • SMA-KWHD
    SMA-KWHD
  • SMA-KWHD4
    SMA-KWHD4
  • SMA-KWHD5
    SMA-KWHD5
