Conector hermeticamente selado SMP
Descrição:
O conector coaxial RF hermético tipo SMP-J possui as características de embalagem hermética e pode ser embalado e soldado no invólucro do tubo ou no painel do dispositivo. O invólucro e o condutor interno deste produto são feitos de liga Kovar e a superfície pode ser revestida com ouro duro ou ouro macio; o meio isolante é feito de vidro sinterizado em alta temperatura e a constante dielétrica é de cerca de 4. Tem as vantagens de tamanho pequeno, peso leve, vedação hermética, alta confiabilidade, etc.
Estrutura básica:
O conector coaxial RF selado a ar tipo SMP-J geralmente consiste em três partes: condutor externo, meio de vidro e condutor interno, e a estrutura básica é mostrada na figura.

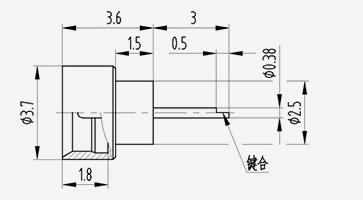

Quando a parte exposta do condutor interno do produto é conectada por inserção ou soldagem de superfície, a face final do condutor interno pode ser produzida como uma cabeça esférica; quando a parte exposta do condutor interno do produto é conectada por ligação, a face final do condutor interno pode ser produzida como uma cabeça plana ou a lateral da parte exposta do condutor interno pode ser fresada.
Principais parâmetros técnicos:
| Características Elétricas | ||||
| Impedância característica | 50Ah | Faixa de frequência | CC ~ 40 GHz | |
| Tensão suportável dielétrica | 500 Vrms | Resistência de isolamento | 2.000 milhões Ω | |
| Tensão VSWR | <1,4 | Perda de inserção | ≤0,05 √f dB(GHz) | |
| Propriedades materiais e mecânicas e ambientais | ||||
| Invólucro | Liga lavável/banhada a ouro | Alfinetes | Plugue Tório | Chapeamento de ouro de liga delegável |
| Meio de isolamento | Vidro | Durabilidade do conector | Detenção total | ≥100 vezes |
| Taxa de vazamento | ≤1,01325×10 ⁹ Pai ·m³/s | Detenção Limitada | ≥500 vezes | |
| Temperatura operacional | -65℃~ 165℃ | Furo Suave | ≥1000 vezes | |

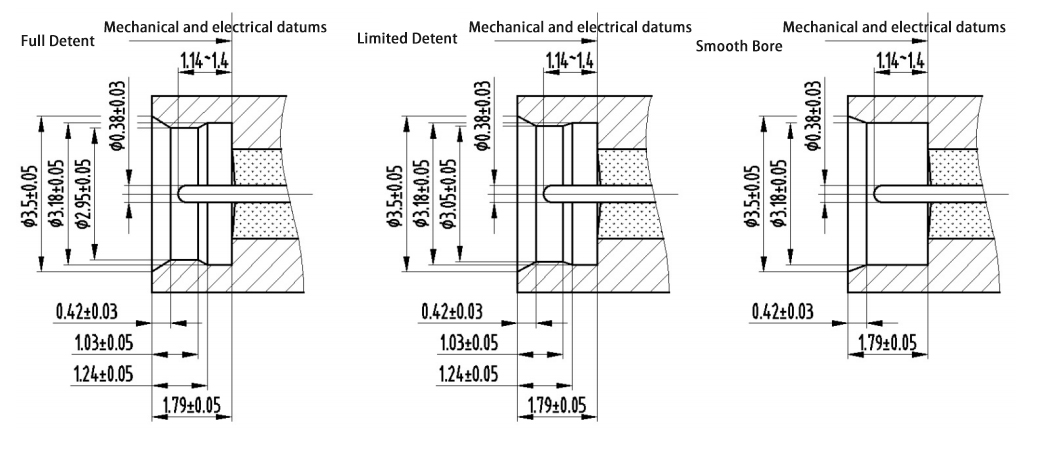

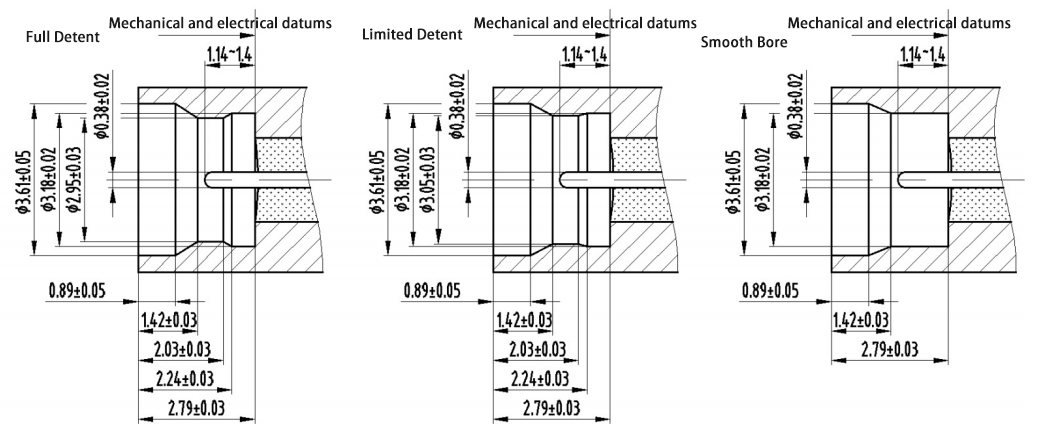

Dimensões da interface:
Os conectores coaxiais RF selados a ar tipo SMP-J têm três formas de interface: escape completo, meio escape e furo leve. Ao nomear o modelo, F significa escape completo, L significa meio escape e S significa furo leve. As dimensões da interface são divididas em dimensões de interface padrão e dimensões de interface curtas, ambas intercambiáveis com plugues do tipo SMP-K.
Tamanho da interface padrão:
Tamanho curto da interface:
SMP SERIES
-
SMP(M)-JYD3S
Modelo Observações SMP(M)-JYD3S Furo Suave -
SMP(M)-JYD6L
Modelo Observações SMP(M)-JYD6L Detenção Limitada -
SMP(M)-JYD12L
Modelo Observações SMP(M)-JYD12L Detenção total -
SMP(M)-JYD13F
Modelo Observações SMP(M)-JYD13F Detenção total -
SMP(M)-JYD14L
Modelo Observações SMP(M)-JYD14L Detenção Limitada -
SMP(M)-JYD17S
Modelo Observações SMP(M)-JYD17S Furo Suave -
SMP(M)-JYD19L
Modelo Observações SMP(M)-JYD19L Detenção Limitada -
SMP(M)-JYD22S
Modelo Observações SMP(M)-JYD22S Detenção Limitada -
SMP(M)-JYD23S
Modelo Observações SMP(M)-JYD23S Detenção Limitada -
SMP(M)-JYD24S
Modelo Observações SMP(M)-JYD24S Detenção Limitada -
SMP(M)-JYD25L
Modelo Observações SMP(M)-JYD25L Detenção Limitada -
SMP(M)-JYD26L
Modelo Observações SMP(M)-JYD26L Detenção Limitada -
SMP(M)-JYD27L
Modelo Observações SMP(M)-JYD27L Detenção Limitada -
SMP(M)-JYD28L
Modelo Observações SMP(M)-JYD28L Detenção Limitada -
SMP(M)-JYD29L
Modelo Observações SMP(M)-JYD29L Detenção Limitada -
SMP(M)-JYD30L
Modelo Observações SMP(M)-JYD30L Detenção Limitada -
SMP(M)-JYD31L
Modelo Observações SMP(M)-JYD31L Detenção Limitada -
SMP(M)-JYD32F
Modelo Observações SMP(M)-JYD32F Detenção Limitada -
SMP(M)-JYD33L
Modelo Observações SMP(M)-JYD33L Detenção Limitada -
SMP(M)-JYD34L
Modelo Observações SMP(M)-JYD34L Detenção Limitada -
SMP(M)-JYD35L
Modelo Observações SMP(M)-JYD35L Detenção Limitada -
SMP(M)-JYD37L
Modelo Observações SMP(M)-JYD37L Detenção Limitada -
SMP(M)-JYD41L
Modelo Observações SMP(M)-JYD41L Detenção Limitada -
SMP(M)-JYD42S
Modelo Observações SMP(M)-JYD42S Detenção Limitada -
SMP(M)-JYD43L
Modelo Observações SMP(M)-JYD43L Detenção Limitada -
SMP(M)-JYD44L
Modelo Observações SMP(M)-JYD44L Detenção Limitada -
SMP(M)-JYD45L
Modelo Observações SMP(M)-JYD45L Detenção Limitada -
SMP(M)-JYD46L
Modelo Observações SMP(M)-JYD46L Detenção Limitada -
SMP(M)-JYD47L
Modelo Observações SMP(M)-JYD47L Detenção Limitada -
SMP(M)-JYD48L
Modelo Observações SMP(M)-JYD48L Detenção Limitada -
SMP(M)-JYD49L
Modelo Observações SMP(M)-JYD49L Detenção Limitada -
SMP(M)-JYD50S
Modelo Observações SMP(M)-JYD50S Furo Suave -
SMP(M)-JYD51L
Modelo Observações SMP(M)-JYD51L Detenção Limitada -
SMP(M)-JYD52S
Modelo Observações SMP(M)-JYD52S Furo Suave -
SMP(M)-JYD53L
Modelo Observações SMP(M)-JYD53L Detenção Limitada -
SMP(M)-JYD54S
Modelo Observações SMP(M)-JYD54S Furo Suave -
SMP(M)-JYD55L
Modelo Observações SMP(M)-JYD55L Detenção Limitada -
SMP(M)-JYD57S
Modelo Observações SMP(M)-JYD57S Furo Suave -
SMP(M)-JYD80L
Modelo Observações SMP(M)-JYD80L Detenção Limitada -
SMP(M)-JYD81L
Modelo Observações SMP(M)-JYD81L Detenção Limitada -
SMP(M)-JYD82L
Modelo Observações SMP(M)-JYD82L Detenção Limitada -
SMP(M)-JYD83F
Modelo Observações SMP(M)-JYD83F Detenção total -
SMP(M)-JYD84S
Modelo Observações SMP(M)-JYD84S Furo Suave -
SMP(M)-JYD85S
Modelo Observações SMP(M)-JYD85S Furo Suave -
SMP(M)-JYD86L
Modelo Observações SMP(M)-JYD86L Detenção Limitada -
SMP(M)-JYD87S
Modelo Observações SMP(M)-JYD87S Furo Suave -
SMP(M)-JYD88L
Modelo Observações SMP(M)-JYD88L Detenção Limitada -
SMP(M)-JYD89L
Modelo Observações SMP(M)-JYD89L Detenção Limitada -
SMP(M)-JYD90L
Modelo Observações SMP(M)-JYD90L Detenção Limitada -
SMP(M)-JYD91L
Modelo Observações SMP(M)-JYD91L Detenção Limitada -
SMP(M)-JYD92L
Modelo Observações SMP(M)-JYD92L Detenção Limitada -
SMP(M)-JYD93S
Modelo Observações SMP(M)-JYD93S Furo Suave -
SMP(M)-JYD94L
Modelo Observações SMP(M)-JYD94L Detenção Limitada -
SMP(M)-JYD95L
Modelo Observações SMP(M)-JYD95L Detenção Limitada -
SMP(M)-JYD96L
Modelo Observações SMP(M)-JYD96L Detenção Limitada -
SMP(M)-JYD97S
Modelo Observações SMP(M)-JYD97S Furo Suave -
SMP(M)-JYJ1S
Modelo Observações SMP(M)-JYJ1S Furo Suave
