Quais são os erros mais comuns cometidos ao instalar conectores SMA?

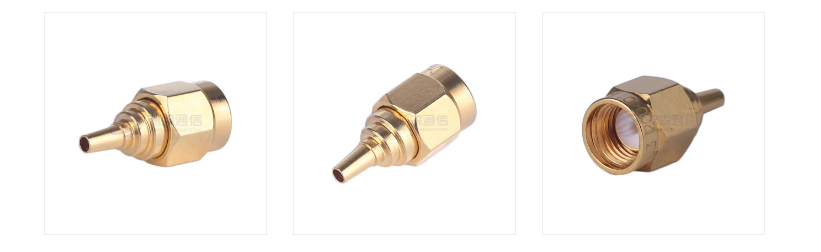

Conectores SMA são um dos conectores coaxiais mais comuns e amplamente utilizados em aplicações de RF, amplamente utilizados em equipamentos de comunicação, sistemas de microondas, antenas, instrumentos de teste, GPS, radar e outros sistemas de alta frequência. Embora a estrutura de um conector SMA pareça simples, mesmo um pequeno erro durante a instalação ou conexão pode levar à atenuação do sinal, aumento do VSWR, mau contato e até mau funcionamento do equipamento. Portanto, a instalação adequada dos conectores SMA é crucial.

1. Torque de aperto incorreto
Muitos usuários caem em um equívoco comum ao instalar conectores SMA: ou eles apenas apertam casualmente ou apertam com força bruta até que fiquem "muito apertados". Ambas as abordagens causarão problemas.

Se não estiver apertado o suficiente, ocorrerá mau contato e conexão instável, tornando o sinal suscetível a interferências. Especialmente em ambientes de vibração, a cabeça SMA irá afrouxar gradualmente, levando ao aumento dos reflexos e até mesmo à interrupção do sinal. Se for apertado demais, danificará o núcleo interno, deformará as roscas e danificará a estrutura dielétrica, resultando em degradação irreversível do desempenho.

O procedimento correto é usar um torquímetro para apertá-lo com um torque padrão de aproximadamente 0,8 N·m. Isso garante um contato seguro e evita danos estruturais, tornando-o uma ferramenta essencial para instalação profissional de RF.

2. Desalinhamento do condutor central

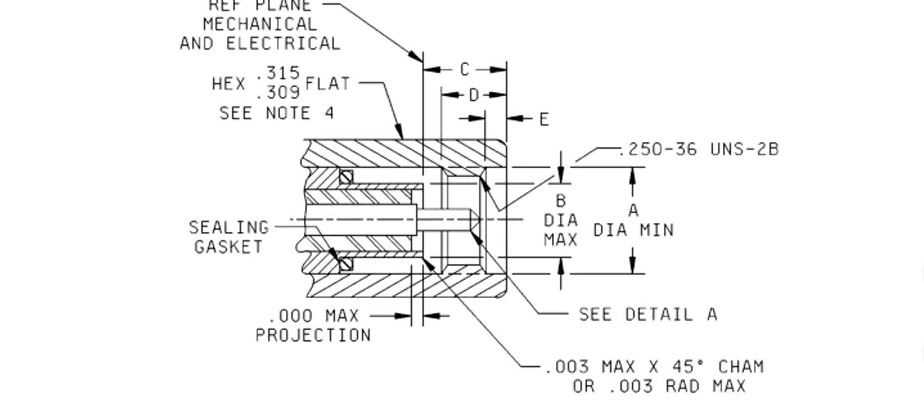

Os conectores SMA são conectores RF de precisão com condutores centrais extremamente pequenos (pinos ou soquetes). O desalinhamento durante o acoplamento e a inserção forçada podem facilmente causar entortamento do pino e deformação do soquete. Este tipo de dano é muitas vezes irreparável e pode não ser visível a olho nu, mas leva diretamente a:
Aumento do VSWR
Aumento da perda de sinal
Contato instável
Dificuldade na inserção e remoção
Vida útil do sinal significativamente reduzida
Especialmente em equipamentos de teste ou sistemas de alta frequência, esse dano degrada todo o desempenho do link e é difícil de solucionar.

O procedimento correto é alinhar o condutor cuidadosamente, inseri-lo com cuidado e fixá-lo com uma chave dinamométrica. Nunca use força bruta.

3. O aperto manual introduz detritos metálicos e óxidos na interface
Muitos engenheiros costumam apertar os conectores SMA manualmente, especialmente durante testes frequentes. Isto não só resulta em torque insuficiente, mas também introduz facilmente contaminantes como poeira, detritos metálicos e oleosidade da pele. Essas minúsculas partículas podem aumentar a resistência de contato e até mesmo danificar o revestimento de ouro, levando ao aumento da atenuação do sinal.

Em conectores de alta frequência, mesmo as menores impurezas podem causar flutuações de desempenho. Portanto, é essencial:
Não aperte manualmente (aperte apenas levemente durante o posicionamento inicial);
Limpe as superfícies de conexão com um pano sem fiapos ou algodão embebido em álcool antes da instalação;
Evite tocar nas superfícies condutoras com as mãos desprotegidas;
Bons hábitos de limpeza podem prolongar significativamente a vida útil do conector.

4. Mistura de tipos de conectores SMA macho e fêmea
Conector SMA As interfaces são muito semelhantes em aparência a outras interfaces de RF, como RP-SMA, SMB, SMC e tipo N. Muitas pessoas julgam com base na aparência, resultando na conexão forçada de interfaces incompatíveis, o que pode causar:
Tópicos danificados
Pinos centrais quebrados
Furos internos deformados
Falha completa de desempenho

SMA e RP-SMA (SMA de polaridade reversa) são especialmente facilmente confundidos. Eles parecem semelhantes, mas têm estruturas internas diferentes. Forçar uma conexão não apenas impede a transmissão do sinal, mas também pode danificar a interface do dispositivo.

Antes de conectar, sempre confirme:
É um conector SMA padrão?
O tipo de conector está correto?
É compatível com a porta do dispositivo?
Ele atende aos requisitos de frequência (há uma diferença entre conectores SMA padrão e de precisão)?

Evite danificar equipamentos caros devido à operação inadequada.

5. A flexão excessiva do cabo de conexão causa descontinuidades de impedância
Muitos problemas ao instalar conectores SMA não estão realmente no conector em si, mas sim devido à flexão inadequada do cabo durante a instalação. Os cabos coaxiais são muito sensíveis aos raios de curvatura. Se dobrado com muita força, isso levará a:
Descontinuidades de impedância
Aumento da reflexão do sinal
Aumento da perda de cabo
Resultados de testes instantâneos.

Esses problemas são particularmente perceptíveis em aplicações de alta frequência (acima de 6 GHz).

Diretrizes recomendadas:
Raio de curvatura ≥ 5 vezes o diâmetro do cabo
Evite dobrar perto do ponto de conexão
Evite aplicar tensão ou torção ao cabo.
Isso manterá o desempenho de transmissão estável.

6. O acasalamento e o desacoplamento freqüentes causam desgaste
A vida útil teórica de um conector SMA é normalmente de cerca de 500 ciclos de acoplamento e desacoplamento, mas muitos ambientes de teste podem envolver dezenas de ciclos de acoplamento e desacoplamento por dia. O uso repetido e prolongado pode causar: desgaste do folheado a ouro; aumento da impedância de contato; deformação da lâmina; e afrouxamento do condutor central, afetando a estabilidade do sinal e até aumentando os erros.

As soluções incluem: utilização de um adaptador de proteção (SMA saver) em ambientes de teste de alta frequência; substituição regular de cabos de teste; e monitorar alterações na impedância de contato do conector. Isto pode prolongar significativamente a vida útil das interfaces em instrumentos valiosos.

Embora a instalação de conectores SMA seja simples, cada detalhe afeta diretamente a qualidade do sinal. Seguir os procedimentos padrão e usar as ferramentas corretas garante conexões estáveis, desempenho confiável e maior vida útil do equipamento.
