Qual é a função de um adaptador coaxial RF?

Nos sistemas de radiofrequência (RF), a estabilidade e a consistência da transmissão do sinal são cruciais. Quer se trate de equipamentos de comunicação, instrumentos de teste, sistemas de transmissão sem fio ou plataformas de medição de RF de laboratório, todos contam com vários conectores coaxiais. No entanto, na engenharia prática, diferentes dispositivos geralmente usam diferentes tipos de interface, necessitando de um componente-chave que possa conectar, converter e manter a qualidade do sinal – o Adaptador coaxial RF . Então, qual é exatamente a função de um adaptador coaxial RF? Qual o papel que ele desempenha em um sistema de RF?

1. Funções básicas de um Adaptador coaxial RF

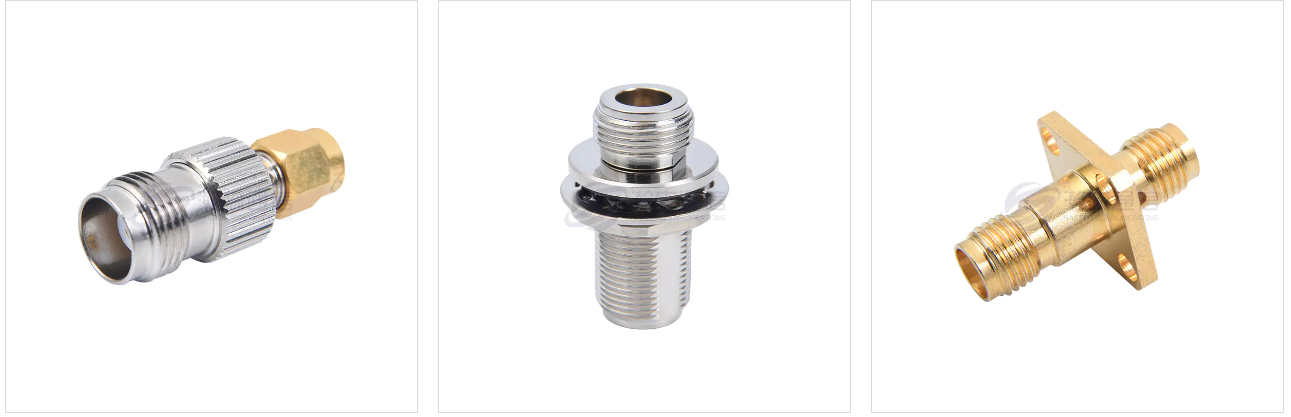

A principal função de um adaptador coaxial RF é permitir conversão e conexão confiáveis entre diferentes tipos de conectores RF. Por exemplo, alguns instrumentos utilizam interfaces do tipo N, enquanto o dispositivo utiliza interfaces SMA; nesses casos, é necessário um adaptador RF N para SMA para permitir uma interconexão perfeita.

Os métodos de conexão comuns incluem:
Adaptação entre diferentes tipos de interfaces: como SMA-N, BNC-TNC, SMA-UHF, etc.
Adaptação entre diferentes tipos de interfaces: como SMA fêmea para SMA fêmea, SMA macho para SMA macho, etc.
Conexão entre interfaces de precisão e padrão: atendendo aos requisitos de medição de alta frequência.

Esta flexibilidade melhora significativamente a compatibilidade do sistema, eliminando a necessidade de substituir toda a cablagem ou portas, reduzindo assim os custos e aumentando a eficiência.

2. Garantindo transmissão estável de sinal de RF
Muitas pessoas acreditam erroneamente que um adaptador é apenas um “conector físico”, mas na realidade, as suas características eléctricas têm um impacto significativo na qualidade do sinal do sistema. Adaptadores RF de alta qualidade podem:

(1) Manter impedância característica consistente
A maioria dos sistemas de RF usa uma impedância característica de 50 ohms. Se a impedância do adaptador for incompatível, isso levará ao aumento da reflexão e a um VSWR mais alto, afetando assim a integridade do sinal.

(2) Reduzir a perda de inserção
Adaptadores de alta qualidade normalmente apresentam perda de inserção extremamente baixa, minimizando a atenuação do sinal durante a transmissão de alta frequência.

(3) Manutenção da capacidade de transmissão de banda larga
Os adaptadores coaxiais de RF normalmente suportam sinais de CC a vários GHz, dezenas de GHz ou até frequências mais altas, o que é especialmente importante para cenários de teste de micro-ondas.

Portanto, um bom adaptador RF não apenas completa a conexão, mas também garante uma transmissão de sinal precisa e estável.

3. Aumentando a flexibilidade e a capacidade de expansão
Instrumentos de teste de RF, como analisadores de espectro, analisadores de rede e medidores de energia, empregam vários tipos de portas. Os adaptadores coaxiais RF permitem que os engenheiros:
Converta interfaces rapidamente, reduzindo o tempo de preparação;
Conecte facilmente sondas, cargas, componentes de calibração e outros equipamentos críticos;
Configure caminhos de conexão com flexibilidade em cenários de testes complexos;
Evite o desgaste causado por substituições frequentes de cabos ou conectores.
Para testadores de laboratório, os adaptadores RF são ferramentas quase indispensáveis; testes eficientes são impossíveis sem eles.

4. Reduzindo o desgaste do equipamento e protegendo a vida útil do conector
Muitos instrumentos de teste de última geração têm portas de RF extremamente caras e a conexão e desconexão frequente pode causar desgaste. O uso de adaptadores coaxiais de RF atua como uma “interface protetora”, concentrando o desgaste no adaptador mais barato, e não na porta do dispositivo caro.

Por exemplo:
Instalação de adaptadores SMA em analisadores de rede para proteção de longo prazo;
Usando adaptadores de alta precisão ao trocar sondas de alta frequência para reduzir o risco de danos.
Isto não só prolonga a vida útil do equipamento, mas também reduz os custos de manutenção.

Embora pareça um conector pequeno, o adaptador coaxial de RF desempenha um papel crucial nos sistemas de RF. Ele não apenas garante a compatibilidade da interface, mas também garante a qualidade do sinal, protege as portas do dispositivo e melhora a eficiência dos testes, tornando-o um componente fundamental indispensável para vários sistemas de RF.
