Como escolher o adaptador coaxial RF correto？

Escolhendo o certo Adaptador coaxial RF é crucial, pois é um potencial gargalo de sinal; uma escolha inadequada pode impactar diretamente o desempenho de todo o sistema de RF. Abaixo está um guia de seleção de adaptador coaxial RF para ajudá-lo a fazer a escolha certa.

1. Parâmetros elétricos principais (base de desempenho)
Esses parâmetros determinam diretamente se o adaptador pode suportar sua frequência e potência operacional.

Frequência operacional:
Esta é a consideração principal! É essencial garantir que a faixa de frequência especificada do adaptador coaxial RF cubra a frequência operacional mais alta do seu sistema.
Diferentes tipos de adaptadores coaxiais de RF têm seus limites de frequência inerentes. Por exemplo, o tipo N normalmente vai até 11 GHz, SMA até 18 GHz/26,5 GHz, 3,5 mm até 33 GHz, 2,92 mm (tipo K) até 40 GHz e 2,4 mm até 50 GHz.
Princípio: O limite de frequência do adaptador selecionado deve ser superior à frequência operacional mais alta do seu sistema.

Impedância:
A grande maioria dos sistemas de RF tem 50 ohms. Alguns equipamentos de TV e transmissão podem encontrar sistemas de 75 ohms.
Certifique-se de que está combinado! Nunca use um adaptador de 50 ohms em um sistema de 75 ohms, ou vice-versa, pois isso causará grave incompatibilidade de impedância e reflexão de sinal.
Taxa de onda estacionária de tensão (VSWR): Um indicador central de qualidade de correspondência. Um VSWR mais próximo de 1:1 é melhor, indicando menos reflexão e maior eficiência de transmissão.
O VSWR do adaptador se deteriora com o aumento da frequência. Consulte o manual do produto para garantir que seu VSWR atenda aos requisitos dentro de sua banda de frequência operacional (por exemplo, <1,25 na faixa DC-18GHz).

Perda de inserção: Perda de potência conforme o sinal passa pelo adaptador. Um valor mais baixo é melhor, especialmente em aplicações de alta frequência e alta potência.

As perdas originam-se principalmente dos materiais condutores e dielétricos; as perdas normalmente aumentam com frequências mais altas.
Potência nominal: A potência máxima média e de pico que o adaptador pode suportar com segurança.
A potência média está relacionada aos efeitos térmicos; considere o potencial superaquecimento do adaptador.
A potência de pico está relacionada à ruptura dielétrica e é particularmente importante em sistemas de pulso de alta potência.
Sempre permita margens! Não use na potência máxima.

2. Características Mecânicas e de Interface (Conexão Física)
Isto é crucial para a instalação correta e confiável do adaptador coaxial RF em seu sistema.
Tipo de interface e polaridade:

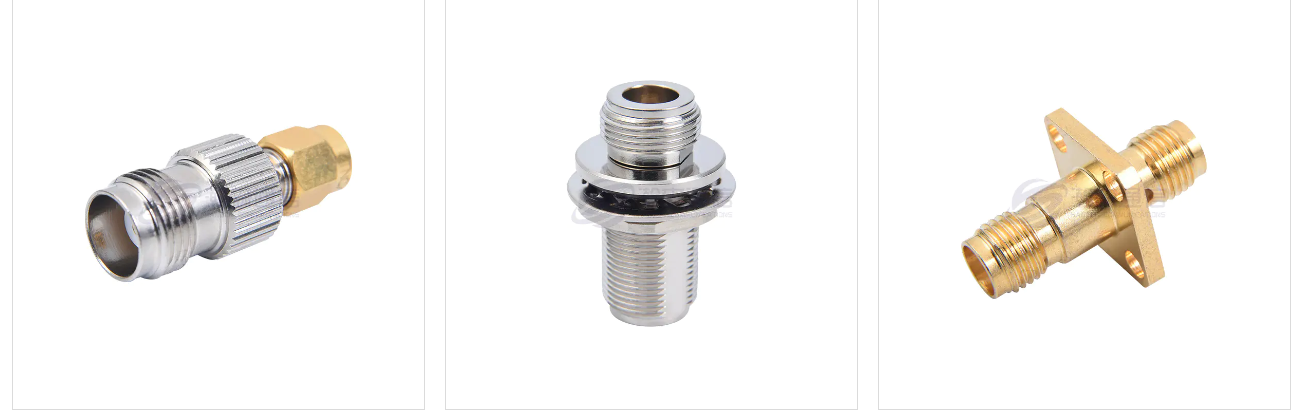

Tipo: Determine o tipo de interface necessária, como SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm, etc.
Polaridade: É aqui que é mais provável que ocorram erros!
Conector Macho: Com pino central/rosca interna.
Conector Fêmea: Com furo central/rosca externa.
Combinação de conexão: Especifique se você precisa de uma conexão “macho para macho”, “macho para fêmea” ou “fêmea para fêmea”.

Materiais e revestimento do conector:
Carcaça: Normalmente latão, aço inoxidável ou latão niquelado. O aço inoxidável oferece maior resistência e resistência à corrosão.
Condutor Central/Ponto de Contato: Normalmente, cobre berílio banhado a ouro ou latão. O banho de ouro oferece excelente condutividade, resistência à oxidação e resistência de contato estável, tornando-o a escolha preferida para a maioria das aplicações.
Nota: Em aplicações que exigem acoplamento e desconexão freqüentes, a dureza do revestimento e a resistência à abrasão são importantes.

Material dielétrico: Normalmente o politetrafluoroetileno (PTFE/Teflon) oferece excelentes propriedades elétricas (baixa perda), resistência a altas temperaturas e estabilidade química.
Requisitos de torque: Muito importante! Use uma chave de torque para apertar o adaptador.
Apertar demais danificará as roscas e vedações, inutilizando o conector.
O aperto insuficiente resultará em mau contato, descontinuidades de impedância e vazamento de sinal.

3. Cenários de aplicação e requisitos especiais
Dependendo do seu ambiente de uso específico, os seguintes fatores também podem precisar ser considerados:
Ambiente de uso:
Laboratório/P&D: Os requisitos de alto desempenho e faixa de frequência podem exigir adaptadores de precisão.

Testes de produção: Requisitos de alta durabilidade e consistência podem exigir adaptadores robustos de nível industrial com longa vida útil de acoplamento e desconexão.

Externo/Militar: São necessárias propriedades à prova d'água, à prova de poeira e resistentes à névoa salina; escolha adaptadores com classificações IP e construção em aço inoxidável.

Vida útil de acoplamento e desconexão: O número de ciclos de acoplamento e desconexão que o adaptador pode suportar antes da degradação do desempenho. Os adaptadores de precisão podem durar apenas 500 ciclos, enquanto os de alto desempenho podem durar milhares. Escolha de acordo com sua frequência de operação.

Consistência de fase e amplitude: Em sistemas multicanais (como radar phased array), quando os adaptadores são usados ​​em pares ou grupos, é necessário que as mudanças de fase e amplitude de cada adaptador sejam tão consistentes quanto possível. Neste caso, é necessário um adaptador de alta precisão com "correspondência de fase" ou "consistência de desempenho".
