O que é um conjunto de cabos RF e por que é importante?

No mundo atual, impulsionado pela tecnologia, muitas indústrias dependem de sistemas de comunicação eficazes para transmitir sinais com clareza e precisão. Um componente crítico que desempenha um papel importante neste processo é a montagem do cabo RF (Radiofrequência). Mas o que é exatamente um conjunto de cabos de RF e por que ele é tão importante em diversas aplicações? Neste artigo, exploraremos o que é um conjunto de cabo RF, suas principais vantagens e coisas importantes a serem consideradas ao usá-lo.

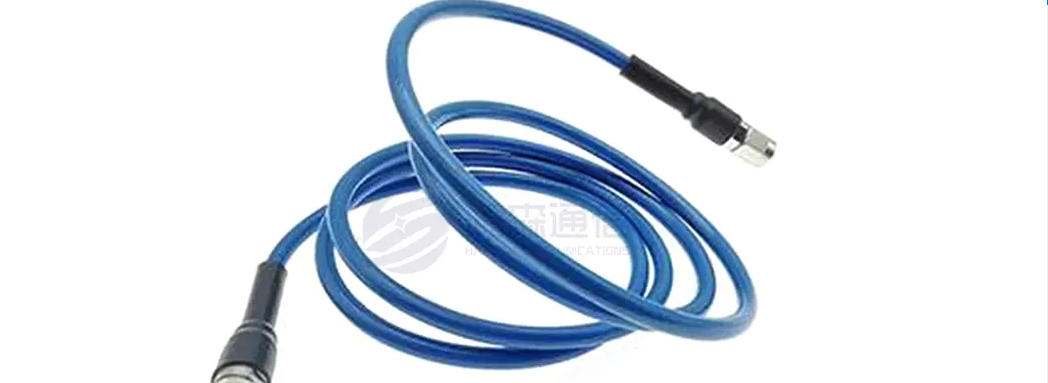

O que é um Conjunto de cabo RF ?

Um conjunto de cabo RF é um tipo especializado de cabo usado para transmitir sinais de alta frequência, normalmente na faixa de 3 kHz a 300 GHz. Esses cabos são projetados para transportar sinais entre dois dispositivos, como rádios, antenas, sistemas de satélite e equipamentos de comunicação, mantendo a integridade do sinal em longas distâncias. Os cabos RF consistem em vários componentes, incluindo o condutor central, material dielétrico, blindagem e revestimento externo.

O condutor central é responsável por transportar o sinal, enquanto o material dielétrico isola o condutor e evita interferências. A blindagem, geralmente feita de metal trançado ou folha metálica, protege o sinal contra interferência eletromagnética externa (EMI). Finalmente, a capa externa fornece proteção física contra fatores ambientais como abrasão, umidade e mudanças de temperatura. Quando todos esses componentes são montados corretamente, eles criam um conjunto de cabos RF de alto desempenho que garante uma transmissão de sinal eficiente.

Quais são as vantagens de usar um conjunto de cabos RF?

Os conjuntos de cabos RF oferecem diversas vantagens que os tornam essenciais em uma ampla gama de aplicações, particularmente nas indústrias de telecomunicações, aeroespacial, defesa e radiodifusão. Aqui estão alguns benefícios principais:

1. Alta integridade de sinal e baixa perda

Uma das principais vantagens dos conjuntos de cabos RF é a capacidade de transmitir sinais de alta frequência com perda mínima de sinal. A construção especializada destes cabos, incluindo materiais de alta qualidade e blindagem precisa, garante que o sinal permaneça claro e forte à medida que percorre o cabo. Isto é particularmente importante em aplicações como telecomunicações, onde a degradação do sinal pode resultar em má qualidade de áudio ou vídeo, levando a falhas de comunicação.

Os cabos RF são projetados para lidar com altas frequências com distorção mínima, o que é essencial para aplicações que exigem sistemas de comunicação de alto desempenho, como sistemas de satélite, redes sem fio e sistemas de radar.

2. Durabilidade e Confiabilidade

Os conjuntos de cabos RF são projetados para oferecer durabilidade e confiabilidade a longo prazo. A combinação de blindagem e revestimentos externos de proteção garante que os cabos possam resistir a ambientes agressivos, incluindo exposição à umidade, produtos químicos, temperaturas extremas e estresse mecânico. Isto torna os cabos RF adequados para uso interno e externo, mesmo em condições exigentes.

Em indústrias como a aeroespacial e a defesa, onde os equipamentos de comunicação devem funcionar perfeitamente em condições extremas, a durabilidade e a fiabilidade dos cabos RF são essenciais para manter a segurança e a eficiência operacional.

3. Flexibilidade e Personalização

Os conjuntos de cabos RF estão disponíveis em uma ampla variedade de designs, permitindo flexibilidade e personalização para atender às necessidades específicas da aplicação. Se você precisa de um cabo para um dispositivo compacto, um sistema de alta potência ou uma instalação externa robusta, provavelmente existe um conjunto de cabo RF adequado. Conjuntos de cabos RF personalizados podem ser projetados para atender a requisitos exclusivos de tamanho, conector e desempenho, garantindo que o conjunto de cabos funcione perfeitamente com seu equipamento.

Esta flexibilidade também se estende ao comprimento e configuração dos cabos. Os conjuntos de cabos RF podem ser fabricados em comprimentos precisos e incluem diferentes tipos de conectores (por exemplo, SMA, BNC, TNC) para garantir compatibilidade com vários dispositivos.

4. Proteção aprimorada contra interferência eletromagnética (EMI)

Os conjuntos de cabos RF são projetados especificamente para fornecer excelente proteção contra interferência eletromagnética (EMI), que pode distorcer ou interromper a transmissão do sinal. A blindagem em um conjunto de cabo de RF, feita de materiais como cobre trançado ou folha de alumínio, atua como uma barreira que bloqueia a entrada ou saída de sinais indesejados do cabo. Essa blindagem garante que a integridade do sinal seja mantida, mesmo em ambientes com altos níveis de ruído eletrônico, como fábricas, data centers e instalações militares.

5. Ampla gama de aplicações

Os conjuntos de cabos RF são usados em diversas aplicações, desde eletrônicos de consumo diário até sistemas industriais altamente especializados. Os usos comuns incluem:

• Telecomunicações: Os cabos RF são essenciais para redes celulares, comunicações via satélite e sistemas de banda larga.
• Aeroespacial e Defesa: Os cabos RF são usados em radares, sistemas de navegação e sistemas de comunicação por satélite para aeronaves militares e civis.
• Transmissão: Os cabos RF desempenham um papel crucial na transmissão de rádio e televisão, transmitindo sinais de alta frequência para antenas.
• Redes sem fio: Os conjuntos de cabos RF são usados em sistemas de comunicação sem fio, incluindo redes Wi-Fi, Bluetooth e 4G/5G.

O que você deve considerar ao usar um conjunto de cabo RF?

Embora os conjuntos de cabos RF sejam altamente eficazes para garantir uma transmissão confiável de sinal, há alguns fatores importantes a serem considerados ao usá-los. Para maximizar o desempenho e a longevidade, aqui estão alguns pontos importantes a serem considerados:

1. Escolhendo o cabo certo para a aplicação

Diferentes aplicações requerem diferentes tipos de cabos RF. A escolha do cabo depende de fatores como faixa de frequência, níveis de potência, condições ambientais e tipos de conectores. Por exemplo, alguns conjuntos de cabos RF são projetados para aplicações de alta frequência, enquanto outros são mais adequados para sistemas de baixa frequência. Além disso, o material do condutor central do cabo (por exemplo, cobre versus alumínio) e a qualidade da blindagem podem afetar o desempenho.

É essencial escolher um cabo RF que atenda aos requisitos específicos do seu sistema para garantir integridade e desempenho ideais do sinal.

2. Instalação e manuseio adequados

A instalação adequada é crucial para o desempenho e a longevidade de um conjunto de cabos de RF. Deve-se tomar cuidado para evitar curvas acentuadas, tensão excessiva ou estresse mecânico, pois podem danificar o cabo e degradar seu desempenho. Também é importante usar os conectores corretos e garantir que estejam instalados corretamente para evitar perda ou reflexão do sinal.

Além disso, os cabos RF devem ser instalados longe de fontes de EMI, como cabos de alimentação ou equipamentos eletrônicos, para evitar que interferências afetem a transmissão do sinal.

3. Manutenção e inspeções regulares

Embora os cabos de RF sejam construídos para durar, são necessárias inspeções regulares para garantir que continuem a funcionar de forma eficaz. Com o tempo, fatores ambientais, desgaste ou instalação inadequada podem causar degradação da blindagem, do isolamento ou dos conectores do cabo. É importante verificar se há sinais visíveis de danos no cabo, como cortes, desgastes ou condutores expostos, que podem levar à perda de sinal ou riscos à segurança.

4. Compatibilidade com conectores e equipamentos

Os cabos RF são normalmente projetados para funcionar com tipos específicos de conectores e dispositivos. Ao selecionar um conjunto de cabo RF, é importante garantir que os conectores correspondam às portas do seu equipamento. Conectores incompatíveis ou tipos de cabos incompatíveis podem levar à degradação do sinal, redução do desempenho e possíveis danos ao cabo e aos dispositivos conectados.

Conclusão: Por que os conjuntos de cabos RF são cruciais para os sistemas de comunicação modernos?

Os conjuntos de cabos RF são um componente vital nos sistemas de comunicação modernos, garantindo a transmissão confiável de sinais de alta frequência em uma ampla gama de aplicações. Seja em redes de telecomunicações, radiodifusão, aeroespacial ou sem fio, os cabos RF desempenham um papel crítico na manutenção da integridade do sinal, na redução de interferências e na garantia do bom funcionamento dos sistemas eletrônicos.

Ao compreender as vantagens dos conjuntos de cabos RF e considerar cuidadosamente fatores como tipo de cabo, instalação e manutenção, os usuários podem maximizar o desempenho e a longevidade de seus sistemas de comunicação. Escolher o conjunto de cabo RF certo para suas necessidades específicas é fundamental para garantir a funcionalidade ideal e evitar interrupções dispendiosas no serviço.
