Atenuação do sinal do conector RF? Causas e Soluções

Em aplicações como equipamentos de comunicação, sistemas de estação base, instrumentos de teste e módulos sem fio, muitos engenheiros encontram um problema comum: o sinal é testado normalmente na extremidade do dispositivo, mas torna-se significativamente mais fraco ou até instável após conectar um conector RF.

Na maioria dos casos, o problema não está no equipamento em si, mas sim na seleção, instalação ou uso inadequado do conector RF. Abaixo, explicaremos as causas comuns de atenuação significativa do sinal do conector de RF com base na experiência prática de engenharia, juntamente com as soluções correspondentes.

1. O que é Conector RF Atenuação de sinal?
A atenuação do sinal do conector RF, simplesmente, é o fenômeno de potência reduzida e qualidade deteriorada após o sinal passar pelo conector. Isso normalmente se manifesta como diminuição da intensidade do sinal, redução da distância de comunicação, aumento da taxa de erros de bits, distorção da forma de onda e diminuição da estabilidade do sistema. Em sistemas de alta frequência esse efeito é amplificado, impactando diretamente no desempenho de todo o sistema.

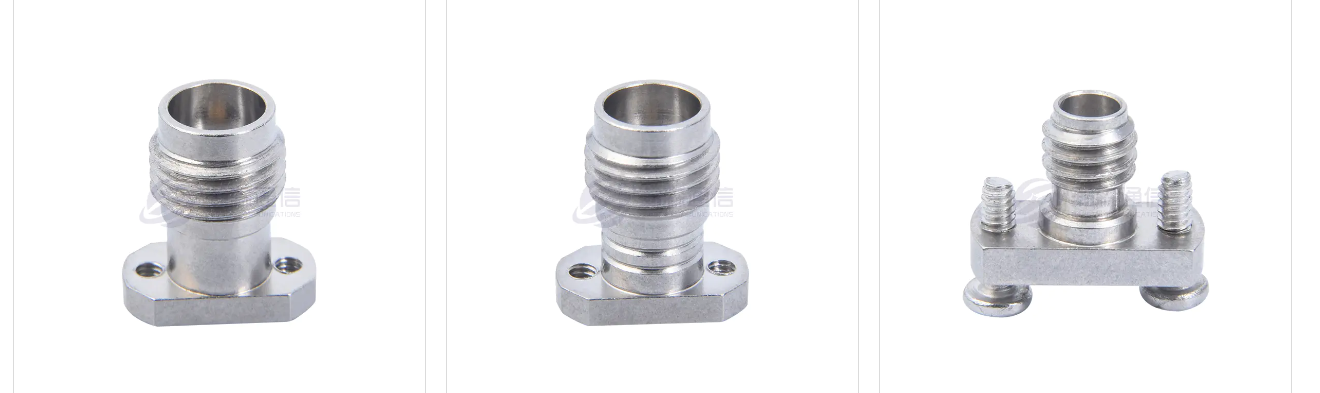

A seleção inadequada do conector leva à atenuação do sinal
Muitos projetos ignoram a correspondência de frequência e desempenho dos conectores na fase inicial do projeto. Diferentes modelos de conectores RF possuem faixas de frequência operacional definidas. Usar uma interface de especificação inferior em um sistema de alta frequência pode facilmente levar ao aumento da perda de inserção, incompatibilidade de impedância e melhor reflexão do sinal. Além disso, usar uma interface de 75 ohms em um sistema de 50 ohms aumentará significativamente a perda de reflexão, resultando em degradação da qualidade do sinal.

Perda de sinal devido a mau contato
Os conectores RF são componentes de alta precisão com requisitos extremamente elevados de estabilidade de contato. Se o conector não estiver totalmente inserido, a interface rosqueada não estiver apertada ou o contato do pino central estiver instável, isso levará ao aumento da resistência de contato. O aumento da resistência de contato não apenas aumenta a perda de sinal, mas também pode causar superaquecimento e degradação do desempenho a longo prazo.

A colocação e a qualidade do material afetam a transmissão do sinal
O material do condutor interno e o revestimento da superfície do conector têm um impacto significativo na transmissão do sinal. Conectores RF de alta qualidade normalmente usam cobre de alta pureza e são banhados a ouro ou prata para garantir condutividade e resistência à oxidação. O uso de produtos de revestimento de qualidade inferior pode facilmente levar à oxidação da superfície, superfícies de contato ásperas e aumento da resistência, resultando em perdas de inserção cada vez maiores durante o uso a longo prazo.

Frequência operacional que excede a faixa de design do conector
Cada conector RF possui um limite máximo de frequência operacional definido. O uso de conectores além da frequência projetada pode causar incompatibilidade de impedância, piora na perda de retorno e distorção do sinal. Isto é especialmente verdadeiro em comunicações 5G, aplicações de ondas milimétricas e sistemas de testes de alta precisão, onde os requisitos de faixa de frequência são ainda maiores, necessitando de especificações de conectores que correspondam estritamente aos requisitos do sistema.

Processos de instalação inadequados causam degradação do desempenho

O processo de instalação dos conectores RF determina diretamente o desempenho final do sinal. Problemas comuns incluem superaquecimento durante a soldagem, causando danos ao isolamento, crimpagem inadequada, causando descontinuidades na blindagem, e dimensões de decapagem de fios fora do padrão, causando desalinhamento do condutor central. Esses problemas aparentemente menores podem interromper diretamente a continuidade da impedância, resultando em perda adicional de sinal.

2. Como determinar se a causa é a atenuação do sinal relacionada ao conector?
Na depuração real, você pode substituir o conector por um verificado e qualificado para testes comparativos. Se o sinal melhorar significativamente, a origem do problema poderá ser identificada. Um analisador de rede também pode ser usado para testar parâmetros como perda de inserção, perda de retorno e VSWR, que refletem diretamente o status de desempenho do conector. Além disso, inspecionar visualmente a interface quanto a deformação, oxidação ou afrouxamento também é um método de solução de problemas muito eficaz.
