Como escolher o adaptador coaxial RF correto?

Os adaptadores coaxiais RF são componentes indispensáveis ​​em comunicação sem fio, equipamentos eletrônicos e transmissão de sinais. Eles atuam como pontes conectando diferentes cabos e dispositivos coaxiais de RF, garantindo uma transmissão de sinal estável e eficiente. No entanto, com inúmeros modelos e especificações de adaptadores coaxiais RF no mercado, a escolha do produto certo tornou-se uma preocupação para muitos engenheiros e técnicos.
Este artigo irá guiá-lo sobre como selecionar o adaptador coaxial RF apropriado com base em diferentes necessidades para garantir a estabilidade e o desempenho do sistema.

1. Compreendendo as funções básicas de Adaptadores coaxiais RF
Adaptadores coaxiais de RF são componentes eletrônicos usados para conectar diferentes tipos de cabos coaxiais de RF, dispositivos ou portas. Suas principais funções são:
Conectando diferentes tipos de portas: Os adaptadores coaxiais RF podem conectar diferentes tipos de portas de cabo coaxial, como BNC, SMA, tipo N, etc.

Conversão de sinal: Eles podem converter sinais de um tipo de interface para outro, garantindo uma transmissão suave do sinal.

Reduzindo a perda de sinal: A escolha de um adaptador coaxial RF de alta qualidade pode reduzir efetivamente a atenuação do sinal e garantir a qualidade do sinal.

Ao escolher um adaptador, você precisa entender seu princípio de funcionamento, cenários de aplicação e requisitos de adaptação para encontrar o modelo mais adequado.

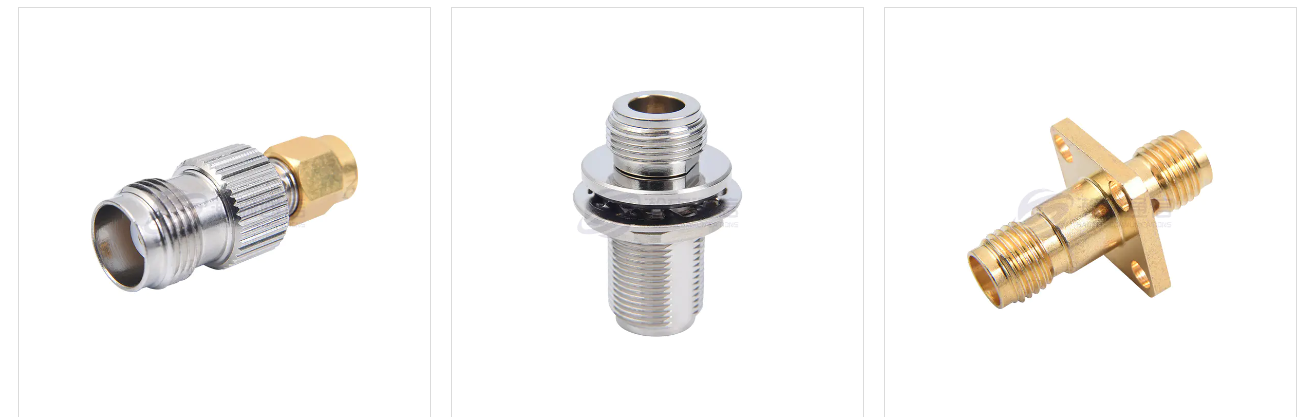

2. Determinando o tipo de interface do adaptador
Diferentes adaptadores coaxiais de RF são adequados para diferentes tipos de cabos coaxiais e interfaces de dispositivos, portanto, primeiro você precisa determinar o tipo de interface que está usando. Os tipos de interface comuns incluem:
SMA (SubMiniature Versão A): Comumente usado em aplicações miniaturizadas de alta frequência, como comunicação sem fio e equipamentos de teste.

Tipo N: Adequado para aplicações de alta potência e alta corrente, como equipamentos de estação base e sistemas de RF.

BNC (Baioneta Neill-Concelman): Amplamente utilizado em transmissão de televisão e vigilância por vídeo, suportando conexão e desconexão rápida.

TNC: Semelhante ao BNC, mas com maior estabilidade, frequentemente usado para transmissão de sinais de alta frequência.

Certifique-se de que o adaptador coaxial RF escolhido seja compatível com o equipamento ou portas de cabo que você está usando. Se os tipos de interface não corresponderem, o sinal poderá não ser transmitido corretamente, afetando o desempenho do sistema.

3. Considerando a faixa de frequência do adaptador
A faixa de frequência do sinal de RF tem um impacto significativo na qualidade da transmissão do sinal. Diferentes adaptadores coaxiais de RF são projetados para lidar com diferentes faixas de frequência. Portanto, ao selecionar um adaptador, é essencial garantir que sua faixa de frequência operacional atenda aos requisitos da aplicação. As faixas de frequência comuns incluem:

Adaptadores de baixa frequência: Adequados para aplicações de baixa frequência, como transmissão de rádio e televisão.

Adaptadores de alta frequência: Adequados para aplicações de alta frequência, como sistemas de radar, comunicações por satélite e comunicações por microondas.

A escolha de um adaptador coaxial RF com a faixa de frequência apropriada pode reduzir a atenuação e distorção do sinal, garantindo uma transmissão estável do sinal.

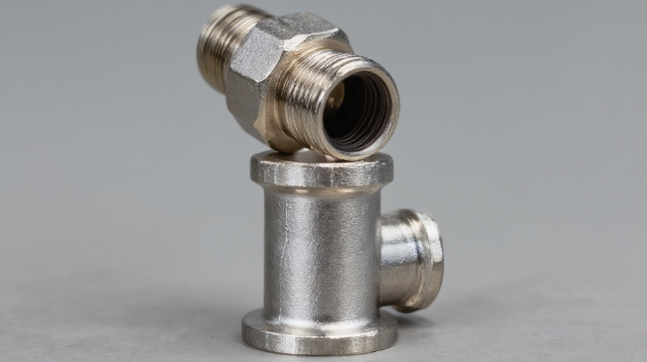

4. Selecionando o material e a qualidade do adaptador
A qualidade do material do adaptador coaxial RF afeta diretamente seu desempenho e durabilidade.  Normalmente, o invólucro e os pontos de contato do adaptador usam materiais metálicos, como latão e aço inoxidável, que apresentam boa condutividade e resistência à corrosão. Adaptadores de alta qualidade podem efetivamente evitar problemas como reflexão de sinal, perda e mau contato.

Além disso, os contatos banhados a ouro são um design comum de última geração que reduz ainda mais a perda de sinal e melhora a resistência à corrosão. Portanto, ao escolher um adaptador coaxial RF, tente selecionar produtos com bons materiais e habilidade para garantir a operação estável do sistema a longo prazo.

5. Considerando a perda de inserção e perda de retorno do adaptador
Os sinais de RF sofrem alguma perda no adaptador; perdas comuns incluem perda de inserção e perda de retorno. A perda de inserção refere-se à perda de energia quando o sinal passa pelo adaptador, enquanto a perda de retorno se refere à proporção de energia refletida de volta à fonte.

Baixa perda de inserção: A escolha de um adaptador com baixa perda de inserção garante redução da perda de energia durante a transmissão do sinal.

Alta perda de retorno: Alta perda de retorno indica uma taxa de reflexão de sinal mais baixa, significando uma transmissão de sinal mais suave.

Em aplicações de alta frequência e alta precisão, é aconselhável escolher adaptadores coaxiais de RF com baixa perda de inserção e alta perda de retorno para garantir uma transmissão de sinal estável.

6. Considerando a durabilidade e a adaptabilidade ambiental do adaptador
Os adaptadores coaxiais RF são normalmente usados em vários ambientes, incluindo ambientes internos e externos. Portanto, a durabilidade e a adaptabilidade ambiental do adaptador também são fatores importantes a serem considerados ao fazer uma seleção. Os indicadores de durabilidade comuns incluem:

Faixa de temperatura: O adaptador deve ser capaz de operar de forma estável dentro da faixa de temperatura exigida. Para ambientes externos ou de alta temperatura, é crucial escolher um adaptador com uma faixa de temperatura operacional mais ampla. À prova d'água e à prova de poeira: alguns adaptadores coaxiais RF de última geração são projetados com recursos à prova d'água e à prova de poeira, tornando-os adequados para condições ambientais adversas.

A escolha de um adaptador coaxial RF que atenda aos requisitos ambientais pode prolongar a vida útil do equipamento e melhorar a confiabilidade do sistema.

A seleção do adaptador coaxial RF apropriado é crucial para garantir uma transmissão de sinal estável e desempenho superior do sistema. O processo de seleção requer a consideração de vários fatores, incluindo tipo de interface, faixa de frequência, qualidade do material, perda de inserção e perda de retorno, adaptabilidade ambiental e custo. Na prática, compreender os requisitos do sistema, escolher adaptadores de alta qualidade e garantir a compatibilidade com o equipamento pode melhorar significativamente a transmissão do sinal de RF e a estabilidade do equipamento.
