Adaptador RF vs Conector RF: Qual é a diferença

Adaptador RF vs conector RF: a principal diferença

Um conector RF termina um cabo ou porta de equipamento para completar um caminho de sinal, enquanto um Adaptador coaxial RF une dois conectores de diferentes tipos, gêneros ou padrões de interface sem um cabo passando entre eles. Resumindo, um conector termina um caminho de sinal e um adaptador coaxial preenche uma incompatibilidade entre dois conectores existentes.

Essa distinção é mais importante quando um projeto envolve hardware misto. Uma bancada de testes pode usar portas SMA em equipamentos de medição emparelhados com cabeamento tipo N no dispositivo em teste, e um adaptador coaxial RF é o que preenche essa lacuna sem reconstruir nenhum dos cabos. Os conectores, por outro lado, são escolhidos na fase de projeto para corresponder a um cabo, porta ou estilo de montagem específico desde o início.

Índice de uso ilustrativo de 100 em setores comuns que dependem de adaptadores e conectores coaxiais de RF

O que um conector RF faz em um caminho de sinal

Um conector RF é conectado à extremidade de um cabo ou diretamente à porta de um equipamento, formando o link físico e elétrico que mantém o sinal em movimento com perda mínima. As séries comuns incluem BNC, TNC, Tipo N, SMA e 7/16 DIN, cada uma construída em torno de um tamanho de pino específico, padrão de rosca e classificação de impedância, como o padrão de adaptador coaxial RF de 50 ohm amplamente utilizado, encontrado na maioria dos equipamentos de comunicação e teste.

Por que as séries de conectores não são intercambiáveis

Cada série de conectores é construída de acordo com uma especificação mecânica e elétrica fixa, o que significa que uma porta SMA não pode se conectar diretamente a uma extremidade de cabo tipo N sem um adaptador entre eles. A faixa de frequência é uma das diferenças mais claras entre as séries, uma vez que geometrias de pinos menores geralmente suportam sinais de frequência mais alta com menor perda.

Faixa de frequência superior aproximada em gigahertz para séries de conectores comuns usados em sistemas de RF

O que um adaptador coaxial RF faz de diferente

Um adaptador coaxial RF é um componente curto e sem cabos construído para unir duas interfaces de conector incompatíveis. Ele pode converter uma série de conectores em outra, mudar o gênero de macho para fêmea ou alterar uma interface reta para um ângulo reto ou formato de montagem em flange. Como não carrega nenhum cabo próprio, um adaptador coaxial geralmente é a maneira mais rápida de resolver uma incompatibilidade de interface descoberta durante a instalação ou teste.

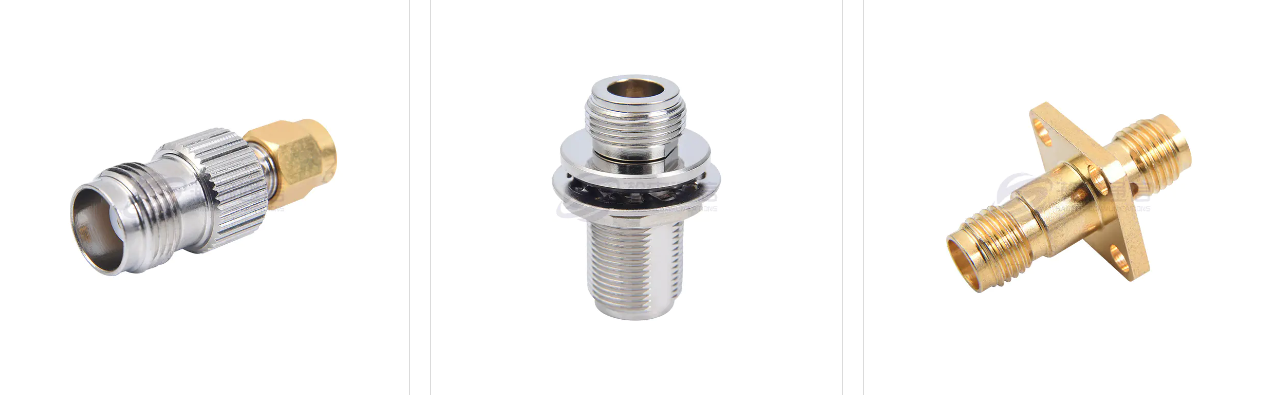

Configurações comuns do adaptador

Adaptadores de conversão em série que alteram um padrão de conector para outro, como N-Type para SMA
Adaptadores de mudança de gênero que mudam de macho para fêmea ou de fêmea para fêmea em uma determinada série
Adaptadores de ângulo reto que redirecionam o roteamento de cabos em gabinetes de equipamentos apertados
Estilos de adaptadores coaxiais de montagem em flange que são aparafusados diretamente em um painel de equipamento para um ponto de conexão fixo

Os compradores que trabalham em linhas de alimentação de antenas geralmente especificam um adaptador coaxial de RF para sistemas de antena onde uma conexão de painel fixo precisa atender a um padrão de cabo separado, enquanto os ambientes de laboratório frequentemente exigem um adaptador de RF para equipamentos de teste de microondas onde a precisão e a baixa perda de inserção são importantes.

Configurações e usos do adaptador coaxial RF macho para fêmea

O gênero do conector refere-se ao fato de um conector ter um pino central exposto, conhecido como macho, ou um soquete receptor, conhecido como fêmea. Um Adaptador coaxial RF macho para fêmea inverte o gênero em uma extremidade de uma conexão sem exigir um novo cabo, o que o torna um dos tipos de adaptador mais solicitados em trabalhos de instalação e reparo.

Quando um adaptador de mudança de gênero resolve uma incompatibilidade

Essa configuração surge com mais frequência quando dois cabos terminam em conectores macho e precisam ser conectados diretamente, ou quando o gênero do cabo não corresponde à porta do equipamento à qual ele precisa se conectar. Em vez de substituir um conjunto de cabos, um técnico pode inserir um pequeno adaptador e concluir a conexão no local.

Formatoos comuns de adaptador coaxial RF macho para fêmea e onde cada um é normalmente aplicado
Format	Mudança de interface	Aplicação Típica
Homem hetero para mulher	Mesma série, apenas gênero	Unindo dois cabos com terminação macho
Ângulo Reto Masculino Para Feminino	Mesma série, gênero e ângulo	Gabinetes apertados com espaço limitado para cabos
Série cruzada masculino para feminino	Série e gênero combinados	Equipamentos mistos são construídos em diferentes padrões

Para comparar como um adaptador coaxial RF difere de um conector e de um conjunto completo de cabos em termos de qualidades práticas, o gráfico de radar abaixo alinha todos os três em termos de continuidade do caminho do sinal, flexibilidade de interface, simplicidade de instalação, durabilidade mecânica e cobertura de faixa de frequência.

Escala de comparação de zero a dez para conector RF, adaptador coaxial RF e montagem de cabo em prioridades comuns

Adaptador de flange de 4 furos: aplicações de montagem em painel

A Adaptador de flange de 4 furos usa quatro furos de montagem dispostos ao redor do corpo do conector para que possa ser parafusado diretamente em um painel ou anteparo do equipamento. Isso cria um ponto de conexão fixo e resistente à vibração, em vez de uma junta de cabo flutuante, o que é importante em equipamentos que apresentam movimento regular, mudanças de temperatura ou exposição externa.

Onde este estilo de montagem é normalmente usado

Equipamentos de estação base, painéis aeroespaciais e racks de equipamentos de teste geralmente usam um adaptador de flange de 4 furos porque o padrão do parafuso mantém o conector alinhado sob repetidos ciclos de conexão e desconexão do cabo. O espaçamento dos parafusos é padronizado dentro de uma determinada série de conectores, de modo que os recortes do painel podem ser planejados antes que o hardware chegue ao local. Este estilo de flange combina frequentemente com interfaces tipo N e 7/16 DIN em construções de estações base e com interfaces SMA ou TNC em painéis menores de teste e medição.

Planejando um recorte de painel em torno de um adaptador de flange

A espessura do painel e o espaçamento dos furos dos parafusos precisam corresponder à especificação do flange antes da instalação, uma vez que um recorte incompatível pode deixar o conector inclinado ou incapaz de assentar totalmente contra a superfície do painel. A confirmação dessas dimensões com um fornecedor antes de cortar um painel evita retrabalho posteriormente no cronograma de instalação.

Comparando adaptadores coaxiais RF, conectores RF e conjuntos de cabos

Esses três componentes geralmente são agrupados, embora cada um desempenhe uma função distinta dentro de um caminho de sinal. A tabela abaixo alinha sua função principal e caso de uso típico.

Comparação geral de conectores RF, adaptadores coaxiais RF e conjuntos de cabos dentro de um caminho de sinal típico
Componente	Função Primária	Caso de uso típico	Cabo necessário
Conector RF	Termina um cabo ou porta para completar um caminho de sinal	Extremidades de cabos, portas de equipamentos, terminais de antena	Anexado diretamente
Adaptador coaxial RF	Une dois tipos de conectores incompatíveis sem cabo	Conversão de interface entre diferentes padrões	Não
Conjunto de cabos	Transporta um sinal entre dois pontos separados	Percursos de longa distância e links de estações base	Sim

Como escolher entre um adaptador e um conector para um projeto

A maioria das decisões de fornecimento se resume a saber se a incompatibilidade de interface já existe ou se um sistema está sendo projetado do zero. Os pontos a seguir ajudam a separar as duas situações.

Se um cabo já termina em um tipo de conector e o equipamento usa outro, um adaptador coaxial RF fecha essa lacuna diretamente
Se um novo conjunto de cabos estiver sendo construído, o conector deverá ser selecionado para corresponder à porta do equipamento desde o início
Para equipamentos montados em painel, um adaptador de flange de 4 furos mantém a interface fixa enquanto os cabos permanecem removíveis
Para trabalhos de alta frequência, como uma aplicação de adaptador de RF de alta frequência, a impedância correspondente e a série de conectores são mais importantes do que para configurações de teste de frequência mais baixa

Frequência e impedância ainda vêm em primeiro lugar

Independentemente de o componente ser um adaptador ou um conector, a impedância e a classificação de frequência continuam sendo o ponto de partida para qualquer seleção. A maioria dos sistemas de comunicação e teste padroniza a impedância de 50 ohms, portanto, confirmar que um adaptador de RF para equipamentos de teste de micro-ondas ou um adaptador de RF para equipamentos de comunicação 5G corresponde à impedância do restante do sistema evita problemas de reflexão e perda de sinal posteriormente na configuração.

Obtendo um adaptador coaxial RF de um fabricante

Os compradores que trabalham com um fornecedor de adaptadores coaxiais de RF normalmente procuram séries de conectores consistentes, configurações flexíveis de gênero e montagem e suporte para construções específicas de projetos. A aquisição de um fabricante de adaptador coaxial RF personalizado torna-se especialmente útil quando um projeto precisa de uma configuração que está fora das listagens de catálogo padrão, como um padrão de parafuso de flange específico ou uma conversão de série incomum.

Ningbo Hanson Communication Technology Co., Ltd.é um fabricante de adaptador coaxial RF macho para fêmea na China e uma fábrica de adaptador de flange de 4 furos no atacado, com mais de 30 anos de experiência em conectores coaxiais RF, adaptadores e conjuntos de cabos. A empresa opera sua própria oficina de usinagem, oficina de galvanoplastia e oficina de montagem, apoiada por uma rede de fornecedores estáveis. Os produtos principais incluem conectores coaxiais de RF, adaptadores, conjuntos de cabos de alta frequência e conjuntos de cabos de baixa intermodulação, além de construções personalizadas para requisitos específicos do projeto. Esses produtos atendem aplicações aeroespaciais, estações base de comunicação e equipamentos médicos, entre outros campos técnicos.

A demanda por adaptadores coaxiais de RF tende a acompanhar a atividade de construção da rede, em vez de permanecer estável ao longo do ano, especialmente em torno dos ciclos de implantação da infraestrutura 5G. O gráfico de linhas abaixo reflete um padrão geral de demanda baseado no fluxo típico de pedidos vinculado à atividade recente de expansão da rede.

Índice de demanda relativa ao longo de doze meses, refletindo um padrão geral vinculado à atividade de implantação de rede

Considerações práticas ao adquirir adaptadores coaxiais RF personalizados

Algumas verificações tendem a tornar as decisões de fornecimento mais suaves, quer o pedido seja uma configuração única ou um acordo de fornecimento contínuo.

1

Confirme a série exata de conectores em ambos os lados da interface, pois conectores visualmente semelhantes de séries diferentes raramente são compatíveis sem um adaptador.

2

Combine a impedância em todo o caminho do sinal, mantendo um adaptador coaxial RF de 50 ohms emparelhado com equipamentos construídos no mesmo padrão.

3

Especifique claramente o gênero e o estilo de montagem, especialmente para um pedido de adaptador de flange de 4 furos, onde o padrão do parafuso e a espessura do painel afetam o ajuste.

4

Compartilhe antecipadamente a faixa de frequência pretendida, pois os componentes classificados para uso em frequências mais baixas podem não funcionar bem em aplicações de adaptadores de RF de alta frequência.

Trabalhando com um fornecedor em construções personalizadas

Compartilhar desenhos, amostras de referência ou números de peças de conectores existentes no início do processo de fornecimento ajuda o fabricante a confirmar a compatibilidade antes do início da produção, o que reduz a chance de uma configuração incompatível chegar ao local.

Perguntas frequentes

Qual é a diferença entre um adaptador RF e um conector RF

Um adaptador coaxial RF une dois conectores incompatíveis sem um cabo, enquanto um conector RF termina um cabo ou porta para completar um caminho de sinal.

O que um adaptador coaxial RF macho para fêmea faz

Um adaptador coaxial RF macho para fêmea inverte o gênero do conector em uma extremidade de uma conexão, permitindo que dois cabos com terminação macho se juntem sem um novo conjunto de cabos.

Para que é usado um adaptador de flange de 4 furos

Um adaptador de flange de 4 furos é parafusado em um painel de equipamento usando quatro furos de montagem, criando um ponto de conexão fixo para estações base e construções de equipamentos de teste.

Os adaptadores coaxiais RF podem ser personalizados para aplicações específicas

Um fabricante de adaptador coaxial RF personalizado normalmente pode ajustar série, gênero e estilo de montagem com base em desenhos de projeto ou amostras de referência.

Quais quantidades de pedidos os fabricantes de adaptadores coaxiais de RF normalmente suportam

Trabalhando com um fabricante de adaptadores de RF em que os compradores da China confiam, as quantidades dos pedidos são frequentemente ajustadas com base na complexidade da peça e na disponibilidade de material para cada configuração.

Como os fabricantes verificam a qualidade do adaptador coaxial RF antes do envio

As verificações geralmente são executadas na inspeção de entrada de material, nas verificações de produção do processo e em um estágio de inspeção final antes que as peças sejam embaladas para envio.
