Como selecionar entre adaptadores SMA, BNC, N, TNC e MMCX?

Resposta rápida: qual Adaptador RF escolher para sua aplicação

A resposta curta é esta: a seleção do conector se resume à faixa de frequência, manuseio de energia, velocidade de acoplamento e espaço disponível no painel . O SMA é adequado para trabalhos de teste e medição de uso geral de até 18GHz, o BNC é adequado para bancada de teste de baixa frequência de conexão rápida e trabalho de sinal de vídeo, o tipo N cobre tarefas externas e de estação base de alta potência, o TNC adiciona acoplamento roscado resistente à vibração para plataformas móveis e aeroespaciais e o MMCX atende conexões internas compactas onde o espaço da placa é limitado.

Um adaptador coaxial RF preenche a lacuna sempre que dois equipamentos ou dois conjuntos de cabos usam famílias de conectores diferentes, gêneros diferentes ou estilos de montagem diferentes. Em vez de substituir um conjunto de cabos ou um instrumento conectorizado, um único adaptador restaura a compatibilidade em segundos. As seções abaixo abordam o desempenho de cada família de conectores, como um adaptador coaxial RF macho para fêmea é normalmente aplicado e onde um adaptador de flange de 4 furos se encaixa em um projeto de montagem em painel.

Que Adaptador coaxial RF Na verdade faz

Um adaptador coaxial RF é um corpo de conector curto e rígido usado para unir duas interfaces coaxiais que de outra forma não se encaixariam diretamente. Ele pode alterar o gênero do conector, alterar a família do conector, alterar a interface de impedância ou simplesmente estender a orientação do conector de ângulo reto para reto. Como o caminho do sinal através de um adaptador é extremamente curto, um adaptador bem feito adiciona apenas uma quantidade pequena e previsível de perda de inserção e reflexão em comparação com a utilização de um cabo de substituição completo.

Um adaptador coaxial RF macho para fêmea é a configuração mais comum que os engenheiros procuram em uma bancada ou em um kit de campo, pois permite que um cabo com terminação macho se conecte a outro dispositivo com terminação macho ou permite que um conector de anteparo fêmea aceite um cabo com terminação fêmea, sem a necessidade de um conjunto de cabo personalizado feito sob encomenda. Trocadores de gênero, conversores familiares e adaptadores de ângulo reto juntos constituem a maior parte dos adaptadores usados ​​em laboratórios de teste, instalações de telecomunicações e linhas de produção.

Comparando famílias de conectores SMA, BNC, N, TNC e MMCX

Cada família de conectores foi projetada em torno de um equilíbrio diferente de cobertura de frequência, tamanho físico e método de acoplamento. A tabela abaixo resume as diferenças práticas que os engenheiros consideram ao especificar um conector ou um adaptador coaxial RF entre famílias.

Figura 1: Classificações de frequência superior comumente referenciadas para conectores de nível comercial padrão. Versões de precisão das interfaces N e SMA podem ser ampliadas ainda mais.

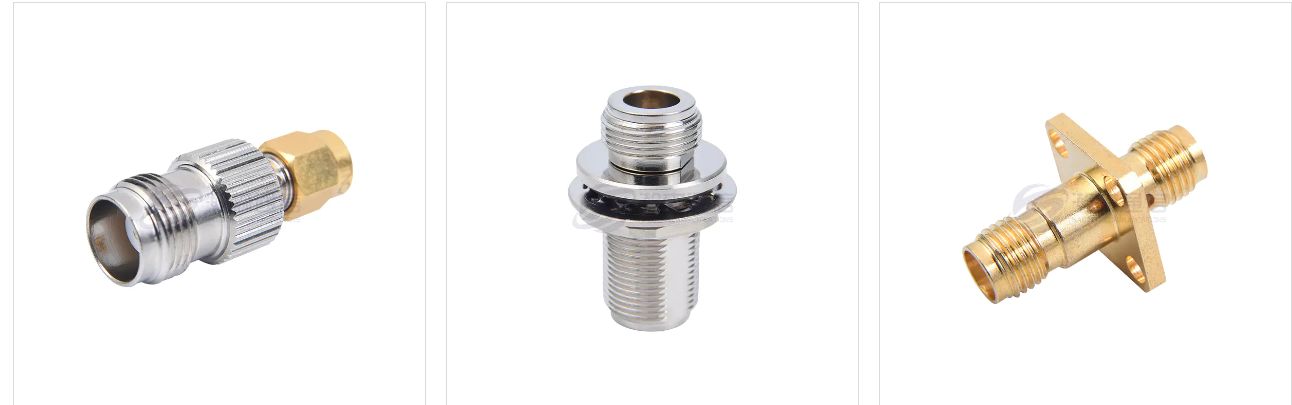

Conversões comuns de adaptador coaxial RF macho para fêmea

A maioria dos kits de campo e gavetas de laboratório possuem um conjunto básico de adaptadores de conversão que cobrem a maioria das situações de incompatibilidade. Saber qual combinação resolve qual problema economiza tempo quando um cabo não combina com uma porta de instrumento.

Adaptador SMA Fêmea para SMA Macho

Este é um trocador de gênero puro dentro da mesma família de conectores, usado sempre que dois cabos com terminação macho precisam ser unidos, ou sempre que um conector fêmea precisa apresentar uma interface macho. É um dos adaptadores armazenados com mais frequência em qualquer configuração de teste baseada em SMA.

Adaptador SMA para BNC

Um adaptador SMA para BNC permite que um pequeno cabo SMA rosqueado se conecte diretamente a equipamentos de bancada equipados com portas BNC de baioneta, uma necessidade comum ao mover um módulo sem fio ou antena em teste para instrumentos de laboratório de uso geral.

Adaptador SMA para N

Um adaptador SMA para N conecta equipamentos compactos com terminação SMA a linhas de alimentação de antena tipo N ou hardware de estação base, o que é um requisito frequente ao conectar equipamentos de teste portáteis ou de bancada a infraestrutura externa.

Adaptador SMA para TNC

Um adaptador SMA para TNC é útil sempre que um dispositivo com uma porta TNC rosqueada, muitas vezes escolhida por sua resistência à vibração em veículos ou plataformas aéreas, precisa fazer interface com cabos ou módulos de teste terminados em SMA.

Adaptador SMA para MMCX

Um adaptador SMA para MMCX conecta pigtails MMCX internos compactos, comuns em módulos GPS e sem fio, a antenas externas terminadas em SMA ou cabos de teste sem a necessidade de revender a conexão do módulo.

Desempenho de frequência e comportamento de perda de inserção

Cada adaptador inserido em um caminho de sinal adiciona uma pequena perda de inserção, e essa perda geralmente aumenta à medida que a frequência aumenta. Um adaptador de precisão bem feito normalmente adiciona menos de meio decibel de perda, mesmo perto de sua frequência superior nominal. , mas o valor exato depende muito da geometria do conector, da qualidade do revestimento e do ajuste mecânico entre as peças correspondentes.

Figura 2: Tendência geral de referência para perda de inserção aumentando com a frequência em um adaptador coaxial de RF de precisão típico.

A perda de retorno segue um padrão relacionado, uma vez que as descontinuidades de impedância na interface correspondente tornam-se proporcionalmente mais significativas à medida que o comprimento de onda diminui. Esse é um dos motivos pelos quais os conectores de precisão mantêm tolerâncias mecânicas mais rígidas do que as peças de nível comercial classificadas para a mesma frequência nominal.

Diferenças no manuseio de energia entre tipos de conectores

O tamanho físico impulsiona o manuseio de energia quase tanto quanto a faixa de frequência, e é por isso que o maior conector nesta comparação, tipo N, também carrega a classificação de potência típica mais alta. O diâmetro do pino central e o espaçamento dielétrico definem a quantidade de corrente e tensão que uma interface pode transportar antes que o aquecimento ou o arco se tornem uma preocupação.

Figura 3: Valores gerais de referência de potência em um ponto fixo de baixa frequência. As classificações reais caem à medida que a frequência aumenta e variam de acordo com o projeto específico da peça.

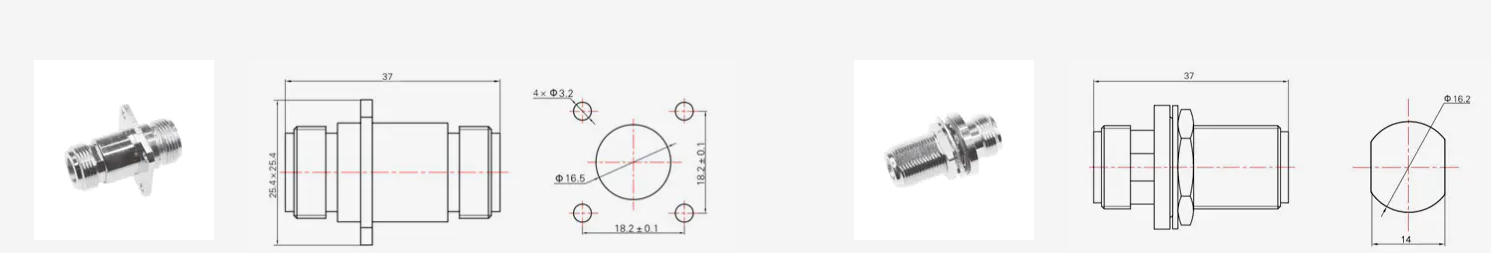

Montagem de adaptador de flange de 4 furos e aplicações de painel

Um adaptador de flange de 4 furos é um adaptador de montagem em painel ou estilo anteparo construído em torno de um flange quadrado ou retangular com quatro furos para parafusos, em vez de uma simples porca roscada. Este estilo de montagem proporciona um ponto de fixação seguro e resistente a vibrações quando um conector precisa passar através de uma parede de gabinete de equipamento, gabinete de estação base ou anteparo de aeronave.

Por que os engenheiros escolhem uma montagem em flange em vez de uma porca de anteparo

Um conector estilo porca antepara depende de uma única rosca central e uma porca de travamento, que funciona bem para gabinetes gerais, mas pode girar ligeiramente sob repetidos ciclos de acoplamento. Um adaptador de flange de 4 furos distribui a carga mecânica entre quatro fixadores, mantendo o corpo do conector fixo no lugar e reduzindo a tensão no contato interno durante ciclos repetidos de conexão e desconexão do cabo.

Aplicações típicas de montagem em flange

• Painéis de passagem para estação base e gabinete repetidor
• Conectores do painel frontal e traseiro do equipamento de teste
• Conexões de anteparo de gabinete aeroespacial e de defesa
• Invólucros para dispositivos médicos que exigem uma porta fixa e não rotativa

Os estilos de flange estão disponíveis na maioria das famílias de conectores, portanto, um adaptador de flange de 4 furos pode ser especificado em interfaces SMA, tipo N ou TNC, dependendo da frequência e dos requisitos de energia do painel que atende.

Comparando SMA, BNC e Tipo N em fatores de seleção práticos

Quando a faixa de frequência por si só não decide a decisão, os engenheiros geralmente avaliam a velocidade da conexão, a durabilidade mecânica e o espaço de montagem disponível entre si. A comparação abaixo alinha SMA, BNC e tipo N em cinco fatores práticos em uma escala de referência geral.

Figura 4: Comparação relativa entre cinco fatores práticos em uma escala geral de referência de engenharia de cinco pontos.

O BNC tem uma boa pontuação em velocidade de conexão devido à sua ação de travamento rápido de baioneta, adequada para equipamentos que são conectados e desconectados com frequência em uma bancada. O tipo N troca essa velocidade de conexão por maior potência e maior resistência à vibração, e é por isso que continua sendo a escolha padrão para linhas de alimentação de antenas externas. O SMA fica no meio, oferecendo ampla cobertura de frequência e um espaço compacto ao custo de menor manuseio de energia.

Considerações sobre material, revestimento e intermodulação passiva

O material do corpo do conector e a qualidade do revestimento afetam diretamente a durabilidade mecânica e o desempenho elétrico. Corpos de latão com contatos centrais folheados a ouro ou prata continuam sendo a escolha comum entre adaptadores SMA, tipo N e TNC, já que o folheado a ouro resiste à oxidação na superfície de contato, enquanto o latão fornece uma base estável para ciclos repetidos de rosqueamento.

Em aplicações de estação base e repetidoras de telecomunicações, o desempenho da intermodulação passiva torna-se uma preocupação específica, uma vez que uma conexão mecânica deficiente ou revestimento inconsistente pode gerar produtos de intermodulação indesejados que interferem nos canais adjacentes. Os fabricantes que atendem esse setor normalmente testam adaptadores acabados em um analisador de intermodulação passiva juntamente com varreduras padrão do analisador de rede antes que as peças sejam enviadas ao cliente.

Corpos de aço inoxidável versus latão

Os corpos de aço inoxidável adicionam resistência à corrosão para implantações costeiras ou marítimas e locais de estações base externas expostos à umidade e ao ar salgado, enquanto os corpos de latão continuam sendo a escolha padrão para ambientes internos e de laboratório em geral, onde o peso e o custo de usinagem são mais importantes do que a resistência extrema à corrosão.

Trabalhando com um fabricante ou fornecedor de adaptador RF

A seleção de um fabricante de adaptador RF envolve verificar mais do que o número da peça em uma folha de dados. A capacidade de teste, a consistência do revestimento e a capacidade de suportar solicitações de adaptadores de RF personalizados determinam a confiabilidade com que um fornecedor pode atender aos requisitos de frequência, potência e montagem de um projeto específico.

é um exemplo de fábrica de adaptadores de RF que opera suas próprias oficinas de usinagem, galvanoplastia e montagem, em vez de terceirizar estágios de produção para fornecedores separados. A empresa se concentra em conectores coaxiais RF, adaptadores, conjuntos de cabos de alta frequência e conjuntos de cabos de baixa intermodulação e trabalha com uma rede de fornecedores estáveis ​​para apoiar sua produção interna. Os produtos deste tipo de fabricante são comumente usados ​​em estações base de comunicação, equipamentos aeroespaciais e caixas de dispositivos médicos, setores onde o desempenho elétrico consistente em cada peça enviada é tão importante quanto o ajuste mecânico.

Ao avaliar um fornecedor de adaptadores de RF, os engenheiros normalmente perguntam se a fábrica pode suportar programas de adaptadores de RF OEM construídos em torno de um desenho ou amostra específica, se equipamentos de teste internos, como um analisador de rede ou um testador de intermodulação passiva, estão disponíveis para verificação de peças acabadas e como o fornecedor lida com solicitações de adaptadores de RF personalizados que estão fora de uma configuração de catálogo padrão. Um fabricante que administra suas próprias oficinas de usinagem e galvanização geralmente está melhor posicionado para manter tolerâncias rígidas durante toda a produção do que aquele que depende inteiramente de processamento externo.

Práticas recomendadas de instalação e torque para adaptadores coaxiais de RF

A técnica de instalação correta protege a qualidade do sinal e a vida útil do conector, e a maior parte do desgaste prematuro do conector remonta a uma das etapas abaixo que foi ignorada durante a montagem.

1. Inspecione a interface correspondente quanto a sujeira, umidade ou roscas danificadas antes de conectar qualquer adaptador.
2. Alinhe o conector em linha reta antes de rosqueá-lo para evitar rosqueamento cruzado da porca de acoplamento.
3. Aperte primeiro os conectores rosqueados manualmente e, em seguida, aplique uma chave de torque calibrada onde o tipo de conector especifica um valor de torque.
4. Evite torcer o próprio cabo durante o aperto, pois o torque deve ser transferido através da porca de acoplamento e não através da capa do cabo.
5. Apoie o peso do cabo próximo ao conector em instalações fixas para evitar tensão mecânica contínua na interface.
6. Armazene os adaptadores não utilizados com tampas protetoras para manter as superfícies de contato livres de poeira e umidade.

Conectores estilo baioneta, como BNC, precisam apenas de um movimento de pressão e torção de um quarto de volta, e forçar uma ação de aperto rosqueado em uma interface de baioneta pode danificar os slots de travamento em vez de melhorar a conexão.

Perguntas frequentes

• Q1: O que é um adaptador coaxial RF

  R: É um corpo de conector curto usado para unir duas interfaces coaxiais que diferem em gênero, família de conectores ou orientação, permitindo que cabos e equipamentos incompatíveis sejam conectados sem um conjunto de cabos personalizado.

• Q2: O que é um adaptador coaxial RF macho para fêmea usado para

  R: Ele converte uma interface macho em uma interface fêmea ou vice-versa, comumente usada para unir dois cabos com terminação macho ou para fornecer a um conector fêmea um ponto de conexão macho utilizável.

• Q3: O que é um adaptador de flange de 4 furos

  R: É um adaptador de montagem em painel com um flange de quatro parafusos em vez de uma única porca roscada, proporcionando um ponto de fixação seguro e não giratório para aplicações de passagem de anteparo e gabinete.

• Q4: Qual é a diferença entre os conectores SMA e BNC

  R: O SMA usa um acoplamento rosqueado pequeno e cobre uma faixa de frequência mais ampla, enquanto o BNC usa uma trava rápida de baioneta e é comum em instrumentos de bancada que trabalham em frequências mais baixas.

• Q5: Posso conectar um cabo SMA a uma antena tipo N diretamente

  R: Não diretamente, já que as duas famílias de conectores diferem em tamanho e rosca, mas um adaptador SMA para N conecta as duas interfaces sem a necessidade de um novo conjunto de cabos.

• Q6: Para que é usado um adaptador SMA para MMCX

  R: Ele conecta um pigtail MMCX compacto, comum em módulos GPS e sem fio, a uma antena terminada em SMA ou cabo de teste sem revender a conexão do módulo.

• Q7: Você é um fabricante direto ou uma empresa comercial

  R: Ningbo Hanson Communication Technology Co., Ltd. opera suas próprias oficinas de usinagem, galvanoplastia e montagem, produzindo e fornecendo seus próprios conectores e adaptadores de RF.

• Q8: Quais produtos você pode fornecer

  R: Os principais produtos são conectores coaxiais RF, adaptadores incluindo adaptador coaxial RF macho para fêmea e configurações de adaptador de flange de 4 furos, conjuntos de cabos de alta frequência e conjuntos de cabos de baixa intermodulação.

• Q9: Você pode fazer adaptadores RF personalizados

  R: Sim, as solicitações de adaptador RF personalizado e adaptador RF OEM são desenvolvidas e produzidas de acordo com desenhos ou amostras do cliente.

• Q10: Como sua empresa garante a qualidade do produto

  R: Cada processo de produção inclui inspeção em linha e as peças acabadas passam por um processo de inspeção completo alinhado com os requisitos do cliente, apoiado por um analisador de rede interno e equipamento de teste de intermodulação passiva.

• Q11: Para onde você exporta principalmente seus produtos

  R: Os produtos são exportados para dezenas de países, incluindo Estados Unidos, Alemanha, Japão, Espanha, Itália, Reino Unido, Coreia do Sul, Austrália e Canadá.

• Q12: Quanto tempo leva para obter uma resposta depois de enviarmos uma consulta

  R: As perguntas normalmente são respondidas dentro de doze horas após serem recebidas.
