O que é um conector hermeticamente selado e por que é importante

Resposta rápida: O que é um conector hermeticamente selado

A conector hermeticamente selado é um conector construído com uma vedação permanente de vidro com metal ou vidro sinterizado em torno de seus contatos, criando uma barreira estanque a gases que impede que umidade, gases e contaminantes entrem em um invólucro selado. Isso é importante em eletrônicos de alta confiabilidade porque sistemas como equipamentos aeroespaciais, satélites, estações base de comunicação, eletrônicos submarinos e dispositivos médicos geralmente dependem da manutenção de uma atmosfera interna estável, e mesmo um caminho de vazamento muito pequeno pode levar à corrosão, degradação do sinal ou falha completa durante a vida útil do produto.

No centro deste método de vedação está o Isolador selado sinterizado de vidro RF , um corpo isolante de vidro fundido que isola eletricamente o pino de contato central e forma a vedação física contra o revestimento externo. As seções abaixo explicam como isso funciona, onde é aplicado e como se compara aos conectores padrão não herméticos.

Um conector hermético depende de uma vedação de vidro fundido ou vitrocerâmica, em vez de uma junta de elastômero.
O isolador selado sinterizado de vidro RF fornece isolamento elétrico e vedação à prova de gás em um único componente.
Conectores herméticos são comumente especificados para gabinetes a vácuo, pressurizados ou selados ambientalmente.
Os conectores padrão normalmente contam com vedações mais macias que são mais adequadas para ambientes cotidianos e não extremos.

Como funciona um conector hermeticamente selado

Em um conector hermeticamente selado típico, o pino de contato central passa através de um isolador de vidro ou vitrocerâmica que é fundido diretamente ao invólucro de metal usando calor durante a fabricação. À medida que o vidro esfria, ele forma uma ligação contínua e sem espaços vazios tanto com o pino quanto com o corpo metálico circundante, o que é frequentemente descrito como uma ligação conector selado de vidro para metal construção. Ao contrário de uma junta de borracha ou silicone, esta vedação de vidro fundido não depende de compressão ou elasticidade para manter sua vedação, o que é um dos motivos pelos quais as vedações herméticas tendem a resistir durante longos períodos de serviço e grandes oscilações de temperatura.

Como o vidro é sinterizado, ou fundido sob calor controlado, em uma estrutura densa e não porosa, o isolador resultante resiste à penetração de gás e umidade com muito mais eficácia do que o típico isolamento de polímero usado em conectores padrão. Este processo de sinterização também é o motivo pelo qual a indústria frequentemente se refere a este componente como um isolador selado sinterizado de vidro RF quando é usado especificamente dentro de conectores herméticos coaxiais de RF.

Elementos Fundamentais do Mecanismo de Vedação

Uma carcaça ou invólucro de metal que forma o limite externo da vedação
Um pino de contato central passando pelo isolador de vidro
Um corpo de vidro fundido ou vitrocerâmica que liga o pino à casca
Uma junta de solda ou brasagem que fixa a inserção selada ao corpo do conector ou à parede do invólucro

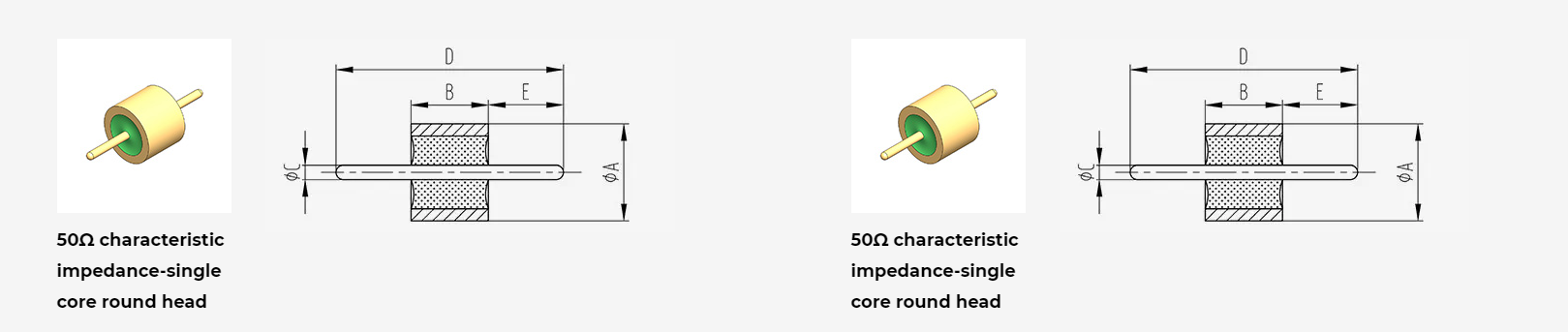

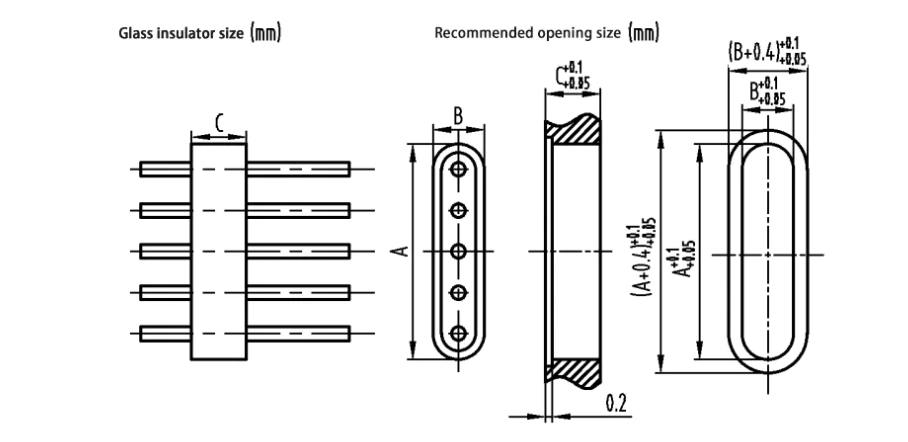

O que é um isolador selado sinterizado de vidro RF

Um Isolador selado sinterizado de vidro RF é o componente de vidro fundido dentro de um conector hermético de RF que separa o condutor central do invólucro externo, ao mesmo tempo que forma a vedação à prova de gás. Durante a fabricação, pó de vidro ou anéis de vidro pré-formados são colocados ao redor do pino central dentro do invólucro do conector e depois aquecidos até que o vidro derreta e se funda ao pino e ao invólucro, formando uma única estrutura sólida de isolamento e vedação quando esfria.

Como este componente deve manter um espaçamento dielétrico controlado para desempenho de radiofrequência e ao mesmo tempo manter uma vedação hermética, às vezes ele é comercializado sob termos relacionados, como conector RF selado em vidro isolamento ou simplesmente uma inserção hermética de vidro. A geometria do isolador, a composição do vidro e o diâmetro do pino influenciam o controle de impedância, e é por isso que os componentes herméticos de RF são normalmente projetados e testados como um sistema elétrico e mecânico combinado, e não como peças separadas.

Por que o vidro é escolhido em vez de outros materiais isolantes

O vidro forma uma vedação contínua e não porosa quando devidamente fundido ao metal
O vidro mantém propriedades dielétricas estáveis em uma ampla faixa de temperatura
As vedações vidro-metal não dependem de compressão, por isso são menos propensas ao relaxamento da vedação ao longo do tempo
O vidro sinterizado suporta o controle dimensional rígido necessário para uma impedância de RF consistente

Conector Hermético vs Padrão: Tabela de Comparação de Recursos

A tabela abaixo descreve as diferenças gerais entre conectores hermeticamente selados e conectores padrão não herméticos. O desempenho real depende do projeto específico, dos materiais e dos testes aplicados pelo fabricante.

Comparação geral do conector hermeticamente selado típico e das características do conector padrão.
Recurso	Conector hermeticamente selado	Conector Padrão
Método de vedação	Selo de vidro fundido ou vitrocerâmica	Junta de elastômero ou anel de vedação
Resistência a gases e umidade	Vedação muito alta e estanque a gases	Moderado, depende da condição da junta
Compatibilidade com vácuo	Bem adequado para ambientes de vácuo	Limitado, a vedação pode degradar sob vácuo
Faixa de temperatura	Amplo e estável em extremos	Mais estreito, limitado pelo material da junta
Aplicações Típicas	Aeroespacial, satélites, dispositivos médicos, estações base de RF	Eletrônica geral interna e externa leve
Estabilidade de vedação a longo prazo	Geralmente estável, sem relaxamento de compressão	Pode diminuir à medida que o material da junta envelhece

Desempenho de vedação comparado

O gráfico abaixo apresenta uma comparação relativa e ilustrativa de conectores hermeticamente selados com conectores padrão em quatro fatores de desempenho comumente discutidos.

Conectores hermeticamente selados tendem a ter uma pontuação elevada em todos os quatro fatores, principalmente porque a vedação de vidro fundido não depende de compressão contínua para permanecer estanque aos gases. Os conectores padrão ainda podem funcionar bem em configurações de uso geral, mas seu desempenho de vedação está mais intimamente ligado à condição da gaxeta, ao torque de instalação e à exposição ambiental ao longo do tempo.

Estrutura do conector hermético explicada

A ilustração abaixo descreve o layout estrutural geral de um conector RF hermeticamente selado típico, mostrando como o revestimento externo, a vedação de vidro e o pino central se relacionam entre si.

Lendo o layout do conector hermético

Neste layout, o invólucro metálico forma o limite externo do conjunto selado, enquanto a vedação de vidro sinterizado fica dentro do invólucro, ligando-se diretamente ao invólucro e ao pino de contato central. O flange de montagem permite que o conector seja soldado ou brasado em uma parede ou anteparo do invólucro, e a extremidade correspondente fornece a interface RF para conectar um conjunto de cabos. Este é o mesmo arranjo básico usado em um conector de passagem RF hermético , onde o objetivo é passar um sinal de RF através de uma parede selada sem quebrar a barreira à prova de gás.

Onde são usados conectores hermeticamente selados

Conectores hermeticamente selados aparecem com mais frequência em sistemas onde é necessária uma atmosfera interna controlada, vácuo ou longa vida útil sem supervisão. O gráfico de colunas abaixo ilustra um padrão de uso geral e não exato em setores comuns.

Um Conector hermético RF é frequentemente especificado em sistemas aeroespaciais e de satélite, onde os componentes devem sobreviver à vibração de lançamento, exposição ao vácuo e ciclos térmicos extremos sem falha funcional. As estações base de comunicação e a infraestrutura de RF também contam com conectores herméticos para proteger caminhos de RF sensíveis contra a entrada de umidade em gabinetes externos, enquanto os equipamentos médicos usam princípios de vedação semelhantes para proteger componentes eletrônicos sensíveis dentro de caixas fechadas. Sistemas de defesa e equipamentos submarinos ou de petróleo e gás completam as áreas de aplicação comuns, sendo que ambos dependem da integridade da vedação a longo prazo em ambientes exigentes.

Considerações sobre desempenho ambiental e confiabilidade

As temperaturas extremas são um dos fatores de tensão mais comuns usados para avaliar o desempenho da vedação do conector. O gráfico de linhas abaixo mostra uma tendência geral de como o desempenho da vedação tende a mudar em uma ampla faixa de temperatura operacional.

Um conector hermeticamente selado tende a manter um desempenho relativamente estável em uma ampla faixa de temperaturas operacionais, uma vez que a vedação de vidro fundido não depende da recuperação elástica como acontece com uma gaxeta de borracha. Os conectores padrão podem funcionar bem em faixas de temperatura moderadas, mas geralmente apresentam um declínio mais acentuado no desempenho da vedação à medida que as condições se movem em direção a temperaturas extremas.

Comparação multifatorial

O gráfico de radar abaixo reúne vários fatores de confiabilidade ao mesmo tempo, comparando resistência à umidade, compatibilidade de vácuo, estabilidade de temperatura, resistência à vibração, confiabilidade de longo prazo e consistência do sinal de RF.

Na maioria desses fatores, os conectores hermeticamente selados tendem a ter uma vantagem, principalmente em termos de resistência à umidade, compatibilidade com vácuo e confiabilidade a longo prazo. Os conectores padrão ainda podem ser uma escolha razoável para ambientes menos exigentes, onde o desempenho adicional de vedação não é necessário para a aplicação.

Visão geral do processo de fabricação

Embora as etapas exatas do processo variem de acordo com o fabricante e o design do conector, a maioria das vedações herméticas de vidro com metal seguem uma sequência bastante semelhante durante a produção.

A carcaça metálica, o pino central e o material de vidro são preparados e limpos de acordo com as tolerâncias exigidas.
Pó de vidro, uma pré-forma de vidro ou um anel de vidro são posicionados ao redor do pino dentro da casca.
O conjunto é aquecido em um ciclo de forno controlado até que o vidro se funda ao pino e à carcaça.
A montagem é resfriada sob condições controladas para reduzir a tensão na interface entre vidro e metal.
A inserção selada é testada quanto à hermeticidade, normalmente usando um método de detecção de vazamento de hélio, juntamente com verificações de desempenho elétrico e de RF.
A inserção hermética acabada é soldada, brasada ou integrada de outra forma no conector final ou alojamento de passagem.

Esta abordagem geral se aplica quer o produto final seja um conector simples selado de vidro para metal para uma passagem básica ou um conector hermético personalizado mais complexo projetado para uma interface de RF específica e configuração de montagem.

Como escolher um conector hermeticamente selado para sua aplicação

As etapas a seguir descrevem uma maneira prática de abordar a seleção de conectores para um sistema ou gabinete específico.

Identifique o ambiente operacional, incluindo faixa de temperatura, condições de pressão e se é esperada exposição ao vácuo.
Confirme os requisitos de desempenho elétrico ou de RF, incluindo impedância, faixa de frequência e tipo de sinal.
Revise a configuração de montagem necessária, como passagem de anteparo, montagem em painel ou corpo do conector em linha.
Discuta a contagem de pinos, o espaçamento dos contatos e o tamanho do invólucro com o fabricante para combinar o conector com o espaço disponível.
Pergunte sobre os métodos de teste de hermeticidade usados durante a produção, como detecção de vazamento de hélio, para entender como o desempenho da vedação é verificado.
Considere se um projeto de conector hermético personalizado é necessário para combinar com um invólucro existente ou com uma interface de RF incomum.

Sobre a tecnologia de comunicação Co. de Ningbo Hanson, Ltd.

Ningbo Hanson Communication Technology Co., Ltd. fabricante de conectores hermeticamente selados com sede na China, especializada na produção, processamento e comércio de componentes de comunicação. A empresa tem mais de 30 anos de experiência combinada em conectores coaxiais de RF, adaptadores e conjuntos de cabos, apoiada por sua própria oficina de usinagem, oficina de galvanoplastia e oficina de montagem, juntamente com um grupo de fornecedores estabelecidos.

Os principais produtos incluem conectores coaxiais de RF, adaptadores, conjuntos de cabos de alta frequência e conjuntos de cabos de baixa intermodulação, juntamente com capacidade dedicada como produtor de isoladores selados sinterizados de vidro RF para aplicações herméticas e de passagem de RF. A empresa também oferece serviços personalizados de design de conectores herméticos para ajudar os clientes a atender aos requisitos específicos de montagem, configuração de pinos e interface RF. Os produtos da Ningbo Hanson Communication Technology Co., Ltd. são usados na indústria aeroespacial, estações base de comunicação, equipamentos médicos e outros campos de alta tecnologia, apoiados por uma equipe de engenharia focada na melhoria contínua de processos.

Perguntas frequentes

Perguntas comuns feitas por engenheiros e compradores sobre conectores hermeticamente selados.
Q1: O que é um conector hermeticamente selado Um conector hermeticamente selado é um conector construído com uma vedação de vidro fundido ou vitrocerâmica em torno de seus contatos, formando uma barreira à prova de gás que impede a entrada de umidade e gás em um invólucro selado.	Q2: Como funciona um conector hermético O pino central passa através de um isolador de vidro que é fundido ao invólucro metálico durante a fabricação, criando uma vedação sólida e não porosa que não depende de compressão para permanecer estanque aos gases.
Q3: Para que são usados os conectores herméticos Eles são usados em aplicações que exigem uma atmosfera interna controlada ou integridade de vedação de longo prazo, incluindo sistemas aeroespaciais, satélites, estações base de comunicação e equipamentos médicos.	Q4: Por que usar conectores selados em vidro Os conectores selados em vidro resistem à penetração de umidade e gás de forma mais eficaz do que os projetos baseados em gaxetas e tendem a manter um desempenho estável em amplas faixas de temperatura.
Q5: O que é tecnologia de vedação vidro-metal A vedação vidro-metal é um processo de fabricação em que o vidro é fundido sob calor diretamente a um pino e concha de metal, formando uma vedação isolante permanente e à prova de gás.	Q6: O que é vedação hermética RF A vedação hermética de RF refere-se à vedação de vidro com metal aplicada especificamente a conectores coaxiais de RF, onde o isolador selado também deve manter a impedância controlada para desempenho do sinal.
Q7: Diferença entre conectores herméticos e padrão Um conector hermético usa uma vedação de vidro fundido para desempenho à prova de gás, enquanto um conector padrão normalmente usa uma junta de elastômero que é mais adequada para ambientes de uso geral.	Q8: Como são fabricadas as passagens herméticas As passagens herméticas são feitas fundindo o vidro em torno de um pino central dentro de um invólucro de metal sob calor controlado e, em seguida, testando a peça acabada quanto à hermeticidade e desempenho elétrico.
