Como instalar corretamente conectores coaxiais RF: etapas e técnicas

Os conectores coaxiais RF são componentes indispensáveis ​​em sistemas de comunicação, amplamente utilizados em radiodifusão, televisão, comunicação sem fio, radar, comunicação por satélite e outros campos. Esses conectores são utilizados para conectar cabos coaxiais aos equipamentos, garantindo a qualidade e estabilidade da transmissão do sinal. A instalação adequada de conectores coaxiais RF pode não apenas melhorar o desempenho geral do sistema, mas também prolongar a vida útil do equipamento.

1. Estrutura Básica de Conectores coaxiais RF
Os conectores coaxiais RF normalmente consistem nas seguintes partes principais:
Condutor central: A parte central que transmite o sinal, geralmente feita de cobre ou outros materiais condutores.
Camada isolante: Isola o condutor central do condutor externo, geralmente feito de polietileno ou outros materiais com alta constante dielétrica.
Condutor externo: Geralmente fio de cobre trançado ou folha de alumínio, atuando como fio terra para transmitir corrente e proteger contra interferência eletromagnética externa.
Conector e invólucro: Fornece conexão física e proteção, geralmente feitos de materiais metálicos (como latão, aço inoxidável).

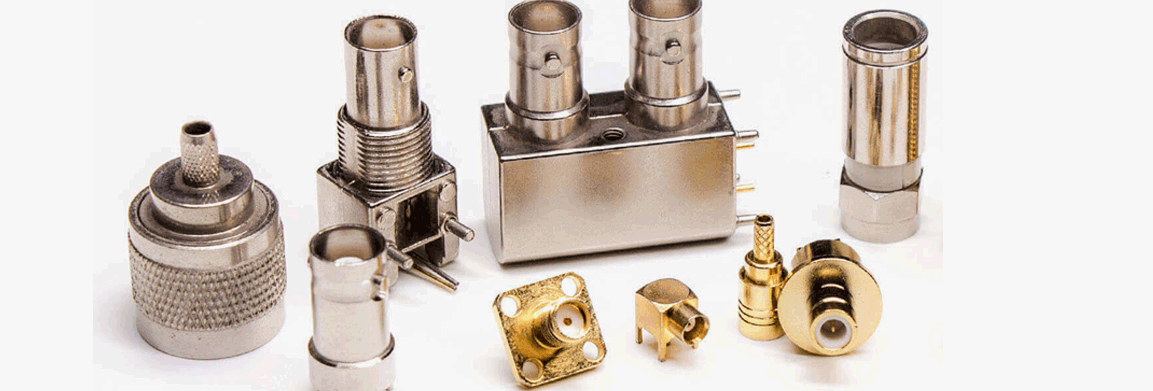

Diferentes tipos de conectores coaxiais RF, como BNC, SMA, TNC, tipo N, etc., têm estruturas ligeiramente diferentes, mas os princípios e etapas básicas de instalação são semelhantes.

2. Etapas para instalação de conectores coaxiais RF
(1) Preparar ferramentas e materiais
Antes da instalação, certifique-se de ter as seguintes ferramentas e materiais:
Cabo coaxial RF (selecione o modelo e comprimento apropriados)
Conector RF (selecione o tipo de conector correspondente, como BNC, SMA, etc.)

Ferramenta de decapagem de cabos: Utilizada para remover a camada externa de isolamento do cabo, expondo o condutor interno.
Ferramenta de crimpagem: Usada para conectar com segurança o conector ao cabo.
Faca de eletricista, descascador de fios: Utilizado para descascar com precisão o isolamento externo do cabo, expondo o condutor interno.

(2) Retire o isolamento externo do cabo
Use uma ferramenta de decapagem de cabos para descascar a camada externa de isolamento do cabo, expondo o condutor trançado interno e o material isolante. Preste atenção à precisão durante a decapagem para evitar danificar o condutor interno ou a camada de isolamento. Normalmente, o comprimento despojado é o comprimento de instalação do conector; consulte os requisitos do conector específico usado para obter o comprimento exato. Removendo a camada trançada externa: Retire cuidadosamente a camada trançada externa do cabo usando uma ferramenta e dobre-a para fora. Isto garante uma boa ligação à terra.
Expondo o condutor central: Remova cuidadosamente o isolamento interno com uma faca para expor o condutor central. O comprimento da seção desencapada geralmente depende dos requisitos de projeto do conector.

(3) Inserindo o cabo no conector
Insira o cabo preparado no terminal do conector. Certifique-se de que o condutor central esteja alinhado com precisão e totalmente inserido no orifício interno do conector e que a camada trançada e o condutor externo estejam em contato firme com o revestimento externo do conector.
Verifique o alinhamento durante a inserção: O condutor central deve entrar totalmente no orifício do condutor central do conector, garantindo que não haja desalinhamento. O condutor trançado externo deve estar firmemente em contato com o invólucro do conector para garantir uma conexão de aterramento adequada para o sinal.

(4 ) Crimpagem do conector
Use uma ferramenta de crimpagem para crimpar o conector. Esta etapa é crucial para garantir uma conexão segura entre o conector e o cabo. Durante a crimpagem, certifique-se de que a ferramenta de crimpagem aplique pressão uniformemente, fixando firmemente o conector ao cabo, evitando danos ao cabo ou ao conector.

Força de crimpagem: A força de crimpagem deve ser moderada, garantindo uma conexão segura sem comprimir excessivamente o cabo ou condutor central.

Verificação da qualidade da crimpagem: Após a crimpagem, verifique se o conector está seguro e não solto.

(5) Verificando a conexão geral do conector
Após a crimpagem, verifique a qualidade da conexão entre o conector e o cabo. Confirme se o condutor central está firmemente conectado ao núcleo interno do conector, se o condutor externo está em contato total com o invólucro do conector e se não há vazamento de sinal.
Verificando a conexão elétrica: Use um multímetro para medir a conexão elétrica do cabo para garantir que não haja circuitos abertos ou curtos-circuitos.
Testando a transmissão do sinal: Se as condições permitirem, um gerador de sinal e um osciloscópio podem ser usados ​​para testar a qualidade da transmissão do sinal e verificar se há perda ou interferência do sinal.

(6) Completando a conexão e fornecendo proteção
Depois de concluir a conexão, se necessário, use tubo termorretrátil, fita ou outros materiais para proteger a conexão do cabo e evitar que água ou poeira afetem a qualidade da conexão.
Usando tubo termorretrátil: Se for necessária impermeabilização, use tubo termorretrátil para vedar o conector, garantindo que a conexão não seja afetada por umidade ou contaminação externa.

3. Dicas para instalação de conectores coaxiais RF
(1) Escolha o conector e o cabo corretos
Certifique-se de que as especificações do conector correspondam ao cabo utilizado. Diferentes tipos de conectores (como SMA, BNC, tipo N, etc.) são adequados para diferentes faixas de frequência e cenários de aplicação. Escolher o conector errado pode levar à perda ou instabilidade do sinal.

(2) Preste atenção à precisão ao descascar o cabo
Ao descascar a camada externa do cabo, certifique-se de que o comprimento desencapado esteja correto, evitando descascamento excessivo que exponha muito o condutor central ou danifique a camada de isolamento. O uso de ferramentas de decapagem profissionais pode reduzir danos ao cabo e garantir uma transmissão de sinal estável.

(3) Evite crimpagem excessiva
A crimpagem excessiva pode danificar o condutor central ou causar mau contato. Portanto, controle a força de crimpagem para garantir que o conector esteja seguro, mas não apertado demais.

(4) Mantenha o cabo limpo
Durante a instalação, tente evitar a contaminação do cabo e do conector com poeira, óleo ou outros poluentes. Essas impurezas podem afetar a qualidade da transmissão do sinal e até causar perda de sinal.

4. Problemas e soluções comuns
(1) Conector solto
Se o conector se soltar após a instalação, verifique novamente a crimpagem para garantir uma crimpagem uniforme ou reajuste o comprimento de decapagem do cabo.

(2) Atenuação de Sinal
A atenuação do sinal pode ser causada por conectores incompatíveis, instalação incorreta ou danos no cabo. Verifique novamente a compatibilidade do cabo e do conector e garanta a precisão da instalação.

(3) Má conexão elétrica
A má conexão elétrica pode ser causada por crimpagem insuficiente, o condutor não estar totalmente inserido no conector, etc. Certifique-se de que o condutor central e o condutor externo estejam firmemente conectados ao conector.

A instalação de conectores coaxiais RF é uma tarefa técnica que requer operação cuidadosa. As etapas e técnicas corretas de instalação afetam diretamente a qualidade da transmissão do sinal e a estabilidade do sistema. Por meio de operações precisas de remoção, inserção e crimpagem, garantir uma conexão segura do conector pode efetivamente melhorar o desempenho do sistema e reduzir a interferência de sinal.
