Como determinar se um conector coaxial RF precisa de substituição？

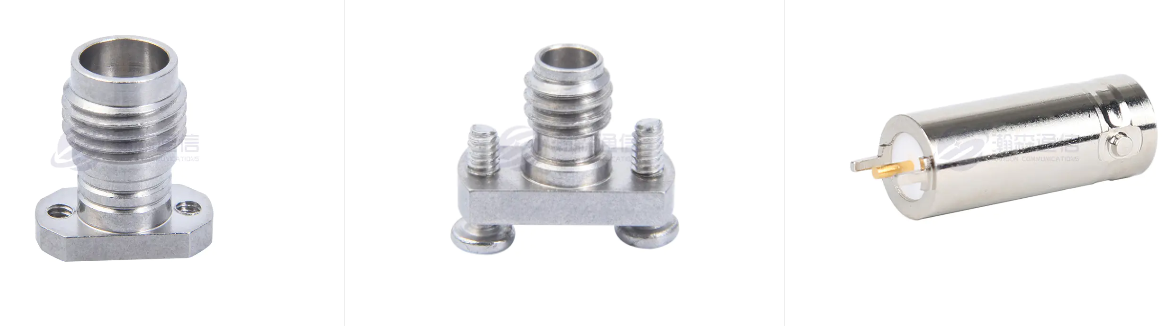

Substituindo Conectores coaxiais RF (como SMA, tipo N, BNC, etc.) exige conformidade com padrões rígidos de desempenho, regulamentos de segurança e práticas da indústria para garantir a integridade do sinal, correspondência de impedância e confiabilidade do equipamento.

1. Padrões rígidos para substituição

(1). Falha no desempenho elétrico

A relação de onda estacionária (VSWR) excede o padrão: o valor do teste é >1,5:1 (aplicação convencional) ou >1,2:1 (cenário de precisão de alta frequência), indicando incompatibilidade de impedância, resultando em reflexão de sinal.
Aumento da perda de inserção: o valor da perda excede o valor nominal em mais de 0,5 dB (por exemplo, a perda nominal do conector original é de 0,1 dB e a medição real é> 0,6 dB).
A resistência de isolamento diminui: Resistência de isolamento DC <100MΩ (pode ser menor em um ambiente úmido/poluído, mas precisa ser combinada com os padrões da indústria).

(2). Danos à estrutura mecânica

Deformação ou desgaste da interface: o pino central está dobrado, a rosca do condutor externo escorregou e a fivela está quebrada, resultando em uma conexão solta ou incapacidade de travar.
Falha na vedação: Conectores à prova d'água (como IP67) apresentam envelhecimento do anel de borracha e rachaduras no invólucro, causando entrada de água ou poeira.

(3). Diminuição da adaptabilidade ambiental

Corrosão ou oxidação: O revestimento (como revestimento de ouro, revestimento de prata) descasca e o material de base (latão, aço inoxidável) enferruja, afetando a condutividade e a resistência às intempéries.
Ablação de alta temperatura: Em cenários de alta frequência e alta potência, a superfície de contato fica preta e carbonizada devido à ablação por arco.

2. Padrões preventivos para substituição recomendada

(1). Vida útil

Os tempos de plug-in e desconexão excedem o limite: a vida útil de plug-in e desconexão dos conectores comuns é de 500 ~ 1000 vezes (como SMA) e os modelos de última geração (como 7/16 DIN) podem chegar a 5.000 vezes. Mesmo que não esteja danificado após ultrapassar o limite, é recomendável substituí-lo.
Vida útil expirada: Após 3 a 5 anos de uso contínuo em ambientes agressivos (névoa salina, alta temperatura), os conectores de nível industrial devem ser substituídos como medida preventiva, mesmo que seu desempenho seja normal.

(2). Problemas de compatibilidade

Atualização do padrão de interface: Modelos antigos (como BNC) não podem suportar os requisitos de alta frequência de novos equipamentos (como >4GHz) e precisam ser substituídos por modelos de alto desempenho (como tipo N ou SMA).
Incompatibilidade de impedância: O uso indevido de um conector de 50Ω para substituir um sistema de 75Ω (ou vice-versa) resultará na atenuação do sinal.

3. Especificações de operação de substituição

(1). Correspondência de seleção

Faixa de frequência: BNC pode ser usado para baixas frequências (<1 GHz) e SMA ou 2,92 mm é necessário para altas frequências (> 6 GHz).
Capacidade de energia: 7/16 DIN ou tipo N é usado para cenários de alta potência (como radar) para evitar que o SMA queime devido à sobrecarga de energia.
Proteção ambiental: Para aplicações externas, é selecionado aço inoxidável com anéis de borracha à prova d'água.

(2). Requisitos de instalação

Controle de torque: Use uma chave de torque para apertar, evite apertar demais (como 0,5~0,8N·m recomendado para SMA) ou afrouxar demais. Processo de soldagem/crimpagem: Não use pasta de solda ácida ao soldar o pino central. Para crimpagem de conectores, certifique-se de que a blindagem do cabo esteja totalmente coberta.

(3). Testes pós-substituição

Itens de teste necessários: Use um analisador de rede para medir VSWR e perda de inserção e um multímetro para verificar a continuidade e a resistência de isolamento.
Verificação no local: Opere o dispositivo sob carga real e observe o ruído do sinal e o aumento da temperatura do conector (aquecimento anormal indica mau contato).
